Автоматика для ректифікації

Установка автоматики на ректифікаційної колону.

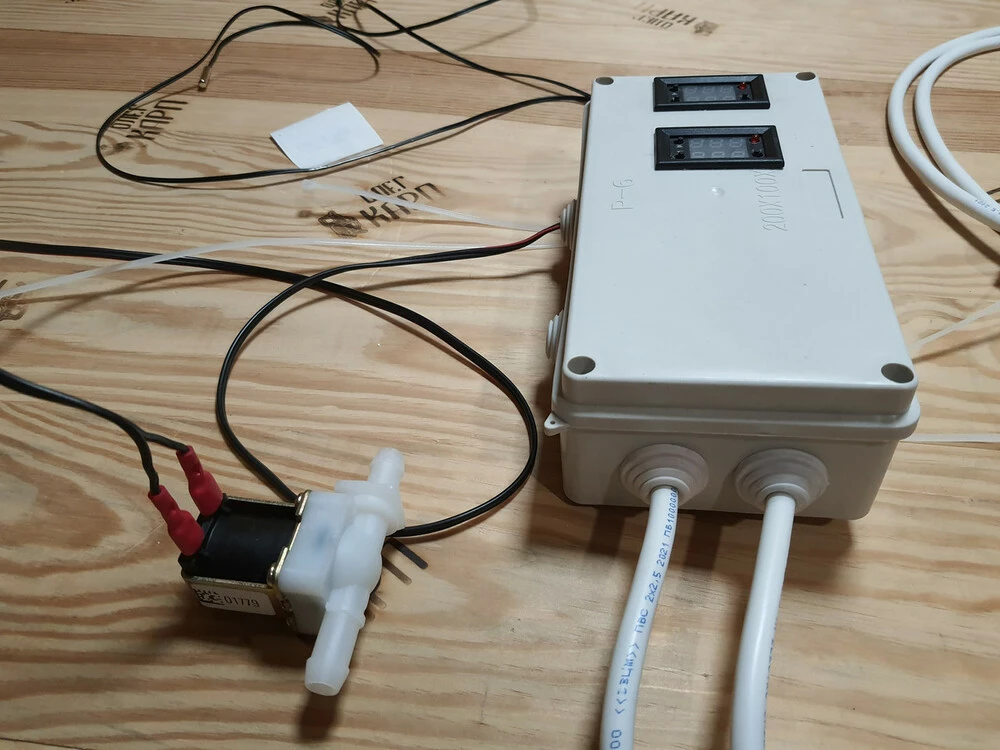

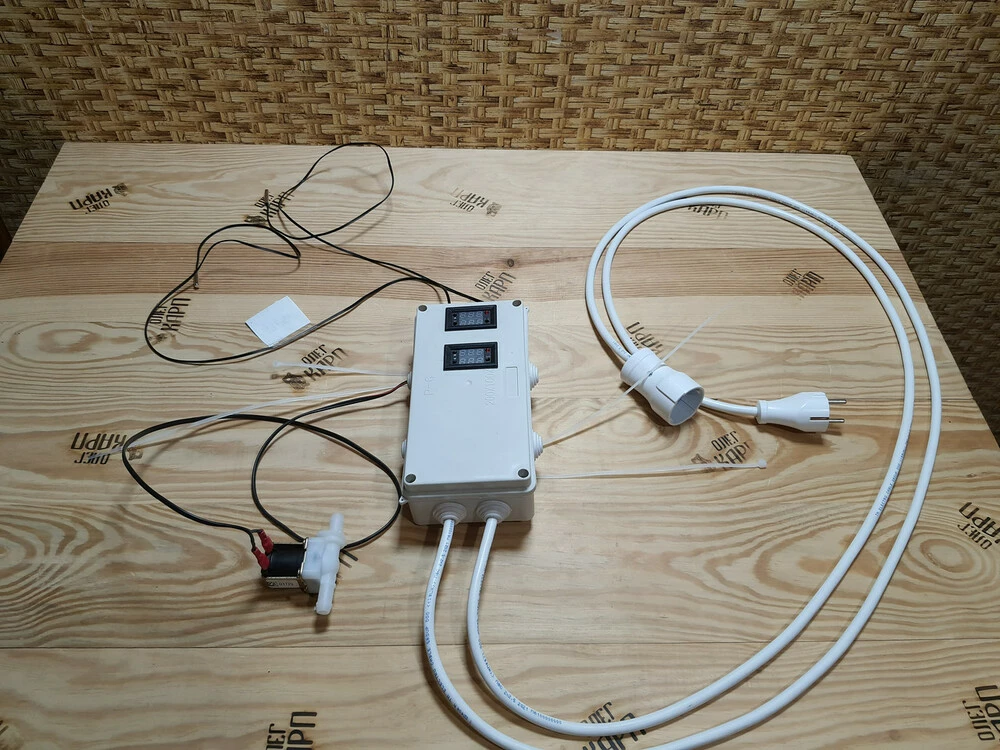

Автоматика керування процесом ректифікації складається з блоку
управління і моніторингу; блоку живлення реле.

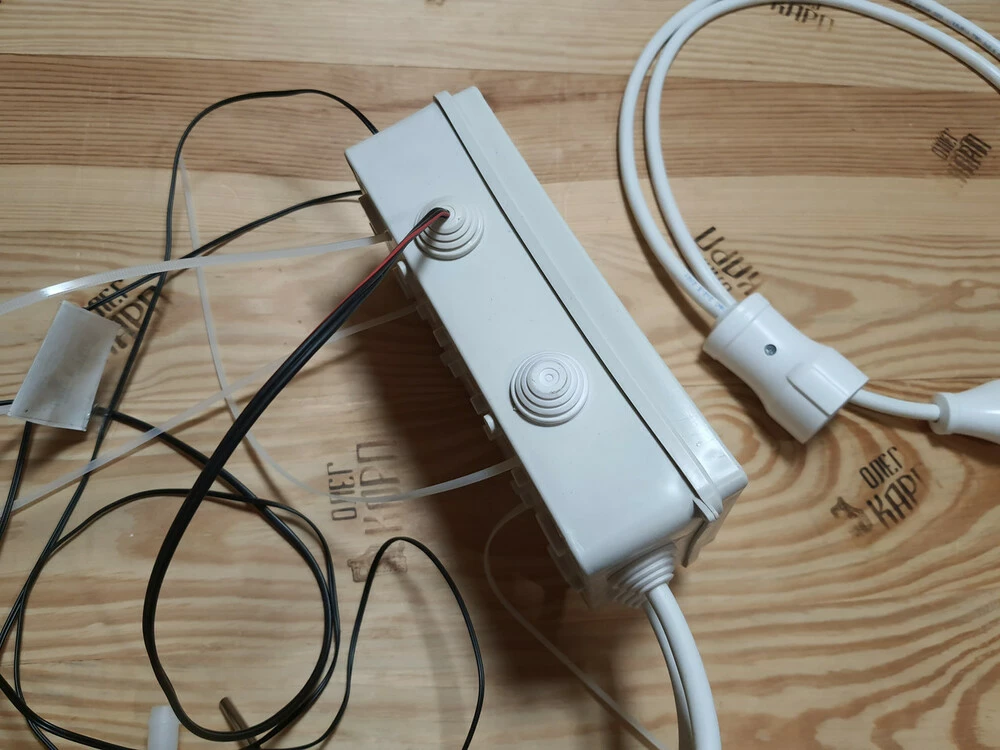

Блок управління і моніторингу закріплюється за допомогою стяжок на царге колони на
відстані 20-30 сантиметрів нижче від вузла відбору. Датчик контролю температури парів,
які надходять в дефлегматор встановлюється в спеціальний золотник, який
розміщений на сайті відбору. Закінчення капсули датчика розміщується приблизно 3/4
діаметра труби у вузлі відбору. Закінчення капсули датчика температури після установки
не повинно стикатися з елементами всередині вузла відбору, а пари, які проходять до
дефлегматору повинні безперешкодно контактувати з розміщеним датчиком.
Датчик контролю температури при захлебе розміщується в дефлегматоре на висоті ¾
вище нижньої частини дефлегматора.
Електроклапан розміщується на трубці відбору, для чого трубка відбору розрізається, і
вставляється в фітинги електроклапани, дотримуючись напрямок руху продукту
відбору (на клапані зображена стрілка напрямку). Після установки лектроклапана до
нього підключаються відповідні клеми від блоку управління і моніторингу.

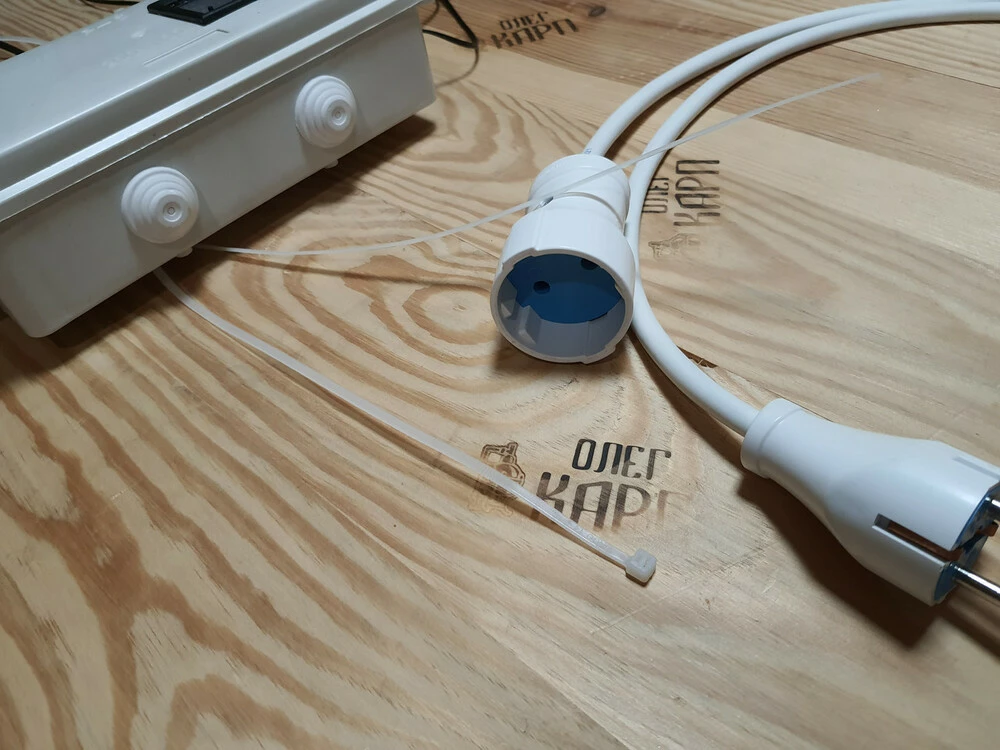

Вилка живлення нагрівального елемента перегінного куба вставляється в розетку блоку
живлення реле, а вилка блоку живлення підключається до розетки з живленням,
попередньо перевіривши наявність рідини в перегінному кубі щоб уникнути згоряння
нагрівального елемента.

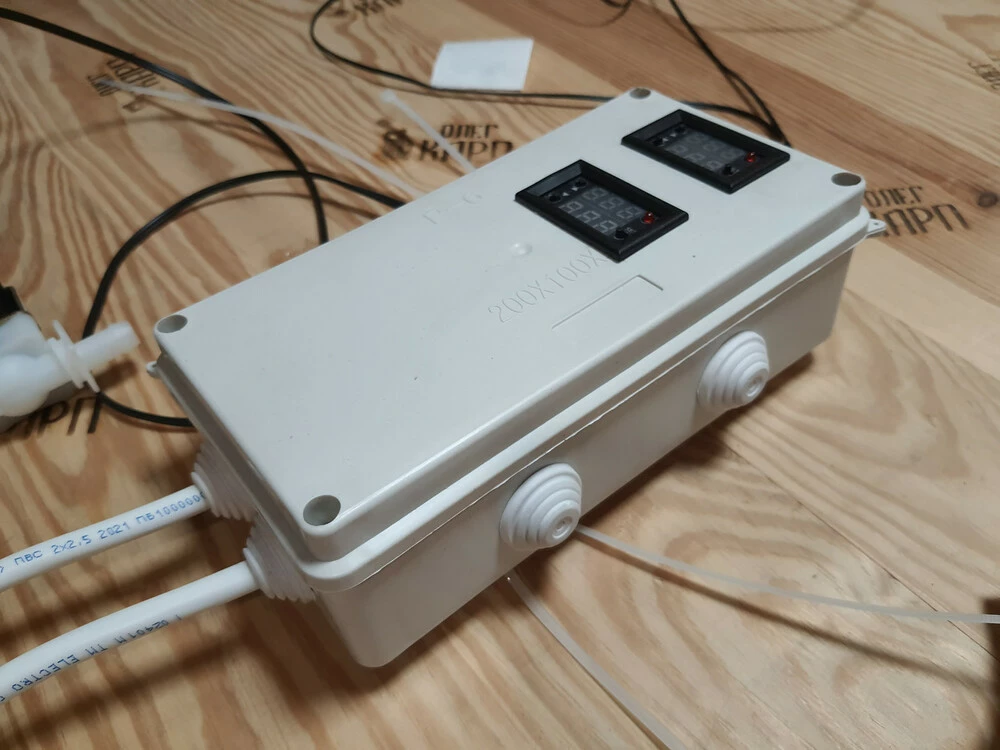

Засвітиться цифрове табло терморегулятора контролю захлеба. Через деякий час
(за замовчуванням час затримки включення нагрівального елемента встановлено 5
хвилин) включиться цифрове табло терморегулятора контролю електроклапана відбору і
включиться нагрівальний елемент в перегінному кубі. Електроклапан на трубці відбору
відкриється через деякий час (за замовчуванням час затримки відкриття
електроклапана відбору встановлено 5 хвилин).
Якщо станеться захлеб колони (флегма досягне рівня датчика в дефлегматоре),
відбудеться відключення нагрівального елемента. Включення відбудеться через час
затримки запуску (за умовчанням встановлено 5 хвилин).
Якщо причина захлеба не буде усунуто, знову відбудеться відключення
нагрівального елемента. Причиною захлеба може бути відсутність охолодження
дефлегматора або недостатнє охолодження. Також причиною захлеба може бути
велика потужність нагріву в перегінному кубі.
Щоб встановити межу максимальної температури, після подолання якого
вимкнеться нагрівальний елемент необхідно натиснути ліву кнопку біля цифрового
табло терморегулятора, датчик якого встановлений у верхній частині дефлегматора і
контролює температуру при захлебе.
Свідчення на цифровому табло буде блимати. Для зміни величини межі
температури натискаємо або середню кнопку для збільшення межі, або праву кнопку
для зменшення межі. За умовчанням встановлено 40 градусів Цельсія.
Для встановлення межі підвищення температури пари у вузлі відбору, діємо також як
і при налаштування терморегулятора контролю захлеба.
Після прогріву колони зменшуємо нагрівання за допомогою регулятора напруги і
подальшої стабілізації (колона повинна попрацювати при закритому кранику відбору 5-10
хвилин) температура у вузлі відбору буде стабільною, встановлюємо межа температури
(при якій закривається електроклапан на трубці відбору) вище фактичної
температури на 1 або більше градусів Цельсія.
Наприклад, після стабілізації температура пари у вузлі відбору встановилася на рівні
77,8 градусів Цельсія встановлюємо межа закривання електроклапана 78,9 градусів.
Якщо встановлений межа температури буде менше фактичної
температури, тоді клапан на трубці відбору буде закритий.
Після відбору "голів" приступаємо до відбору "тіла". Наприклад, фактична температура
пари у вузлі відбору відбилося на величині 78, 4 градусів Цельсія. Щоб
запобігти попаданню "хвостів" при закінченні ректифікації, або при збільшеній
швидкості відбору встановлюємо межа температури, при якому закриється
електроклапан на 2 десяті вище фактичної температури. Тобто якщо робоча
температура відбору "тіла" складає 78,4 градусів Цельсія,
встановлюємо межа 78,6 градусів Цельсія.
Підвищення фактичної температури пари у вузлі відбору може бути викликано наявністю
важких фракцій у парі ("хвостів") через збільшеної швидкості відбору або при
повному відборі "тіла". Знову піднімаємо межа температури вище фактичної
температури на 2 десяті (для відкриття електроклапана відбору) і попередньо
змінивши тару на відборі на порожню, пробуємо зменшити швидкість відбору і визначаємо по
запаху наявності ≪хвостів " в відборі. Якщо наявність "хвостів" у відборі не виявлено,
тоді причиною підвищення фактичної температури є підвищення
атмосферного тиску і можна продовжити відбір.
Якщо причиною підвищення фактичної температури є закінчення фракції "тіла",
тоді встановлюємо межа закриття електроклапана обора на 85,0 градусів Цельсія і
на невеликій швидкості добираємо ≪хвости≫для подальшої перегонки перегонки. При
досягненні фактичної температури парів у вузлі відбору 85,0 градусів Цельсія
закінчуємо процес ректифікації і вимикаємо харчування.
Докладні настройки терморегуляторів.
Для входу в докладний меню терморегулятора необхідно утримувати «Ліву» кнопки

в течении 5 секунд, после чего «Средней (+)» кнопкой или «Правой (-)» выбрать

изменяемое меню (P0 . . . P6).

Для выхода с меню, необходимо однократное нажатие «Левой» кнопки терморегулятора.

P0 — Режим работы термостата

В данном разделе меню устанавливается режим работы С — охлаждение или H —

нагрев.

На обоих терморегуляторах должен быть выбран режим H.

P1 — Настройка гистерезиса

В данном пункте меню настраивается гистерезис (разница между температурой

включения и выключения), значение от 0.1 °C до 15.0 °C, по умолчанию 2 °C.

На верхнем терморегуляторе «Захлеба» должно быть 5.0 °C

На нижнем терморегуляторе «Отсекания хвостов» должно быть 0.1 °C

P2 — Верхний предел температуры

Установка верхнего предела температуры значение от -45 °C до 110 °C, по умолчанию 110 °C.

На обоих терморегуляторах оставляем значение по умолчанию 110 °C

P3 — Нижний предел температуры

Установка нижнего предела температуры значение от -50 °C до 105 °C, по умолчанию -50

°C.

На обоих терморегуляторах оставляем значение по умолчанию -50 °C

P4 — Корректировка температуры

В этом разделе можно откалибровать показания термометра, при условии, если у вас
є зразковий термометр, значення від -7 до 7, за замовчуванням 0.
На обох терморегуляторах залишаємо значення за умовчанням 0
P5 — Затримка включення реле
Тут, встановлюється затримка включення 0 ... 10 хвилин.
На обох терморегуляторах залишаємо значення 5 хвилин
P6 — Верхня межа температури відключення
Меню налаштування аварійного перевищення температури від 0 °C до +110 °C, за замовчуванням
вимкнено OFF.
На обох терморегуляторах встановлюємо значення ON
