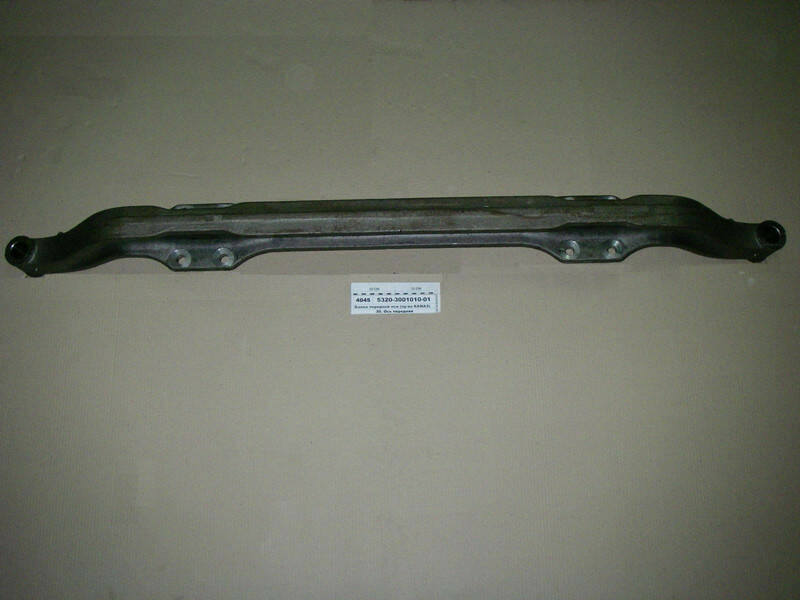

Балка передней оси КамАЗ (пр-во КамАЗ) - 5320-3001010-01

Для автомобилей под шкворень d=45мм и рессорой шириной Н=70мм, КАМАЗ-5320 и его мод. Передняя ось бывает двух типов: цельная и разрезная. Цельную переднюю ось применяют на всех грузовых автомобилях. Разрезную переднюю ось применяют при независимой подвеске колес на легковых автомобилях. Цельная передняя ось (неведущая) состоит из балки, поворотных кулаков с цапфами и шкворней. Стальная балка двутаврового сечения при помощи рессор соединена с рамой. На концах передней оси установлены вильчатые поворотные кулаки с цапфами, соединенные с осью шарнирно при помощи стальных пальцев — шкворней. Каждый шкворень закреплен в отверстии оси наглухо, а в поворотном кулаке установлен свободно на втулках. Вследствие этого поворотный кулак с цапфой может поворачиваться вокруг шкворня в горизонтальной плоскости, чем обеспечивается поворот передних управляемых колес и всего автомобиля. На цапфе на двух конических роликоподшипниках установлена ступица. К фланцу ступицы прикреплено колесо, на ободе которого монтируется пневматическая шина. Подшипники регулируют и закрепляют на цапфе гайкой, которую надежно стопорят. Снаружи гайка закрыта колпаком. В ступицу закладывают смазку. Чтобы смазка не вытекала, в ступице поставлен сальник. У автомобилей высокой проходимости передней осью является балка переднего ведущего моста, к полуосевым пукавам котопого на шкворнях присоединяются корпусы с поворотными цапфами. На цапфах устанавливаются на подшипниках передние колеса, являющиеся ведущими и управляемыми.
