DS5 - електромагнітний гідророзподільник Duplomatic
Компанія Гідравлік Лайн надає можливість купити гідророзподільники
у Києві за доступною ціною. Ми пропонуємо широкий асортимент:
напрямні та дроселюючі гідророзподільники золотникового, кранового
та клапанного типу з ручним, механічним, електричним та
гідравлічним управлінням провідних світових виробників.
Напрямні розподільники забезпечують зміну або припинення потоку
рідини за рахунок закриття або відкриття певних прохідних
перерізів.
Дроселюючий гідророзподільник здатний контролювати витрату та
напрямок руху рідини. Можна сказати, що дроселюючі
гідророзподільники є комбінацією напрямного та регульованих
розподільників з суміщеним управлінням.

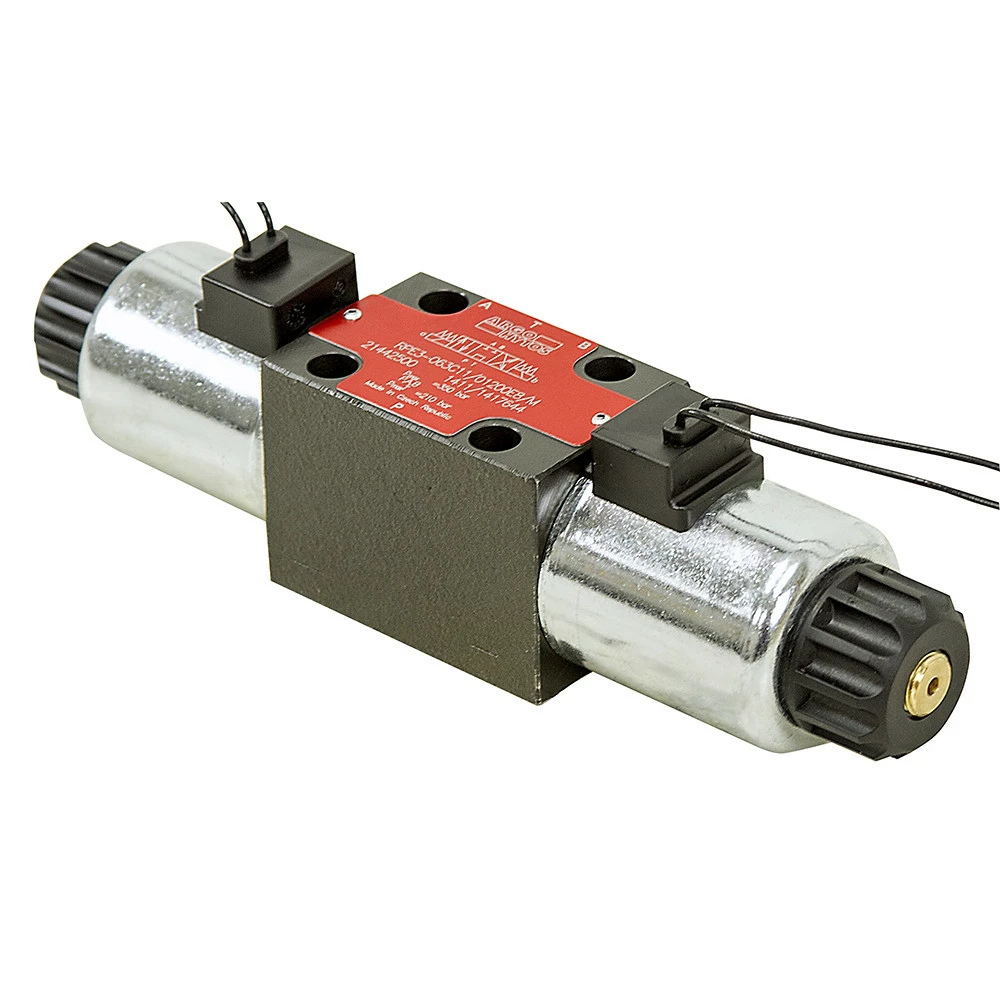

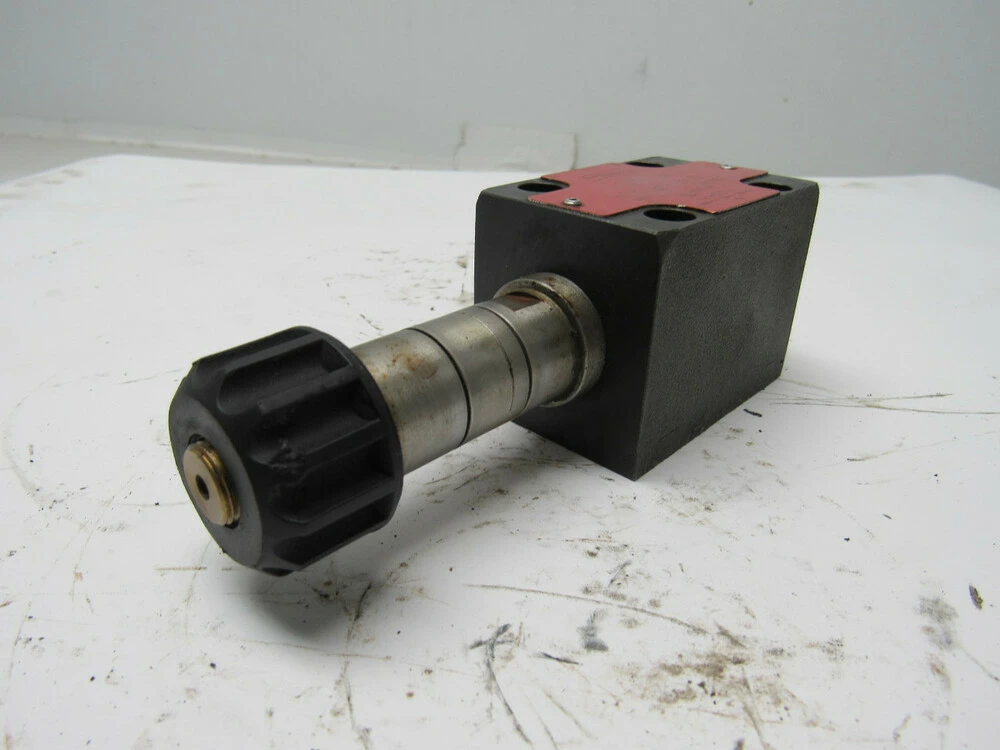

DS5 гідророзподільник з електромагнітним управлінням, серія 12
/> розподільник DS5-S1/10N-D24-K1
Опис розподільників DS3
Напрямний розподільний клапан з монтажною поверхнею відповідно до
стандартів CETOP RP121H-4.2-4-O5 та ISO 4401-05.
Матеріал корпусу (1) гідророзподільника DS5 - високоміцний чавун, з
досить широкими внутрішніми проходами для зменшення падіння тиску
потоку робочої рідини.
< Як керуючі елементи, застосовуються маслонаповнені ("крутні")
електромагніти (2) з легкозамінними котушками (3).
Живлення електромагнітів може здійснюватися від мережі постійного
(DC) або змінного (AC) струму, причому живлення магнітів
розрахованих на постійний струм може також здійснити розподілячі
поставляються в 3-х або 4-х лінійному виконанні, з 2 або 3
положеннями і з декількома варіантами взаємозамінних золотників (4)
з різними положеннями каналів.
Спеціальні версії для розподільників DS-5 з електромагнітами
DC:
- із зовнішнім дренажним отвором Y монтажній плиті;
- версія з плавним перемиканням золотника; - версія з регульованим
часом перемикання золотника.
Монтажна поверхня розподільників DS5
<
Структура позначення та характеристики гідророзподільників
DS5-...
Структура умовного позначення
/>
DS
-
5
-
S1
-
10<
-
N
-
D24
-
K1
-
*
>
/>
Ручне дублювання:
CM = захисний гумовий ковпачок кнопки
> ручного дублювання (пропустити якщо не потрібно)
Електричне з'єднання котушки:
< br /> K1= вилка електророз'єму DIN 43650 (стандартний
варіант)
Живлення котушок:
/>
Живлення постійним струмом
D00 = клапан без котушок (див. D12 = 12 В
D24 = 24 В D110 = 110 В D220 = 220
Живлення змінним струмом
A00 = клапан без котушок (див. ПРИМ.) A24 = 24 В - 50 Гц
A48 = 48 В - 50 Гц
A110 = 110 В - 50 Гц / 120 В - 60 Гц
A230 = 230 В - 50 Hz
F110 = 110 В - 60 Гц
F220 = 220 В - 60 Гц
Ущільнення:
N = Ущільнення NBR для мінеральних масел (стандартний варіант)
V = Ущільнення FPM для спеціальних рідин
Серія: (габаритні та монтажні розміри не змінюються від 10 до
19)
Тип золотника (див. параграф 3):
S*
SA*
SB*
TA*
TB*
> RK
>
Розмір відповідно до стандарту CETOP 05
Розподільник з електромагнітним керуванням
ПРИМІТКА: Гайки фіксації котушок і кільця ущільнювачів (OR)
поставляються разом з клапанами
<
Характеристики
Максимальний робочий тиск:
Отвори: PAB
Отвір T: стандартна версія
Отвір T: версія з опцією Y
< 320
320
320
320
320
140
-
Максимальна витрата
л/хв
150
120<
Діапазон температур навколишнього середовища
ºС
-20 ... +50
Діапазон температур робочої рідини
> ºС
-20 ... +80
Діапазон в'язкості рідини
сСт
/> 10 ... 400
Рекомендована в'язкість
сСт
25
Допустимий ступінь забруднення рідини
клас 20/18/15
ISO 4406:1999
Маса з одним електромагнітом
кг
4,4
/> 3,6
Маса з двома електромагнітами
кг
5,9
4,3
/>
Гідравлічні рідини
Використовуйте гідравлічні рідини на основі мінеральних масел типу
HL або HМ відповідно до стандарту ISO 6743/4. Для цих рідин
використовуйте ущільнення NBR (код N).
Для рідин типу HFD-R (фосфатних ефірів) використовуйте ущільнення
FPМ (код V). З приводу використання інших типів рідин, таких як
HFA, HFB, HFC, проконсультуйтеся у нашому відділі технічної
підтримки.
Використання рідин при температурах понад 70°C веде до прискореного
погіршення якості рідин та характеристик ущільнювальних прокладок.
Рідина повинна зберігати свої фізичні та хімічні властивості.
Гідророзподільники DS5 схеми розподілу (конфігурації)
/>
Тип S*:
2 електромагніти
3 положення з пружинним центруванням
Розподільник
(котушка)
S1
/> DS5-S1/10N-D24-K1
(C31-D24K1/10)
S2
> DS5-S2/10N-A110-K1
(C25.4-A110-K1/10)
S3
DS5-S3/10N-A230-K1
(C25.4-A230K1/10)
S4
DS5-S4 /10N-D24-K1
(C31-D24-K1/10)
S5
DS5-S5/10N- A110-K1
(C25.4-A110-K1/10)
S6
DS5-S6/10N-A230 -K1
(C25.4-A230-K1/10)
S7
DS5-S7/10N-A00< br />
(під електромагніти AC)
/> S8
DS5-S8/10N-D24-K1
(C31-D24-K1/10)
<
S9
DS5-S9/10N-A110-K1
(C25.4-A110-K1/10)
/> S10
DS5-S10/10N-A230-K1
(C25.4-A230-K1/10)
> S11
DS5-S11/10N-D24-K1
(C31-D24-K1/11)
S17< DS5-S17/10N-D24-K1
(C31-D24-K1/11)
S18
DS5-S18/10N-A110-K1
(C25.4-A110K1/10)
S19
> DS5-S19/10N-A230-K1
(C25.4-A230-K1/10)
S20
DS5-S20/10N-A110-K1
(C25.4-A110-K1/10)
S21
DS5 -S21/10N-F220-K1
(C25.4-F220-K1/10)
S22
DS5- S22/10N-D00
(під електромагніт DC)
S23
DS5-S23/10N-D24-K1
/>
(C31-D24K1/10)
Тип SA*:
1 електромагніт з боку A
2 положення (центральне + зовнішнє)
< br /> з пружинним центруванням
Розподільник
(котушка)
SA1
DS5-SA1/10N-D24-K1
(C31-D24-K1/11)
SA2
/> DS5-SA2/10N-A110-K1
(C25.4-A110-K1/10)
SA3
> DS5-SA3/10N-A230-K1
(C25.4-A230-K1/10)
SA4
DS5-SA4/10N-D24-K1
(C31-D24-K1/11)
Тип TA:
1 електромагніт з боку A
2 положення (центральне + зовнішнє) )
з пружинним центруванням
Розподільник
(котушка)
/>
TA
DS5-TA/10N-D24-K1
(C31-D24-K1/10)
<
TA02
DS5-TA02/10N-A 110-K1
(C25.4-A110-K1/10)
TA23
DS5-TA23/10N-A230 -K1
(C25.4-A230-K1/10)
<
Тип RK:
2 електромагніти
2 положення (центральне + зовнішнє)
з пружинним центруванням
Розподільник
RK
DS5-RK/10N-D24- K1
Тип SB*:<
1 електромагніт з боку B
2 положення (центральне + зовнішнє)
з пружинним центруванням
Розподільник (котушка)
SB1
DS5-SB1/10N-D24-K1
(C31-D24-K1/11)
SB2
DS5-SB2/10N-A110-K1
(C25.4-A110-K1/10)
SB3
DS5-SB3/10N-A230-K1
(C25.4-A230-K1/10)
> SB4
DS5-SB4/10N-D24-K1
(C31-D24-K1/11)
Тип TB:
1 електромагніт з боку B
2 положення (центральне + зовнішнє)
з пружинним центруванням
Розподільник
(котушка)
TB
DS5-TB/10N-D24-K1
(C31-D24-K1/11)
TB02
DS5-TB02/10N-A110-K1
(C25.4-A110-K1/10)
TB23
DS5-TB23/10N-A230-K1
(C25.4-A230-K1/10)
< Окрім типів, показаних на схемах, які є найчастіше
використовуваними можуть поставлятися й інші спеціальні версії:
зверніться до нашого відділу технічної підтримки для з'ясування їх
ідентифікації, придатності та робочих діапазонів.
