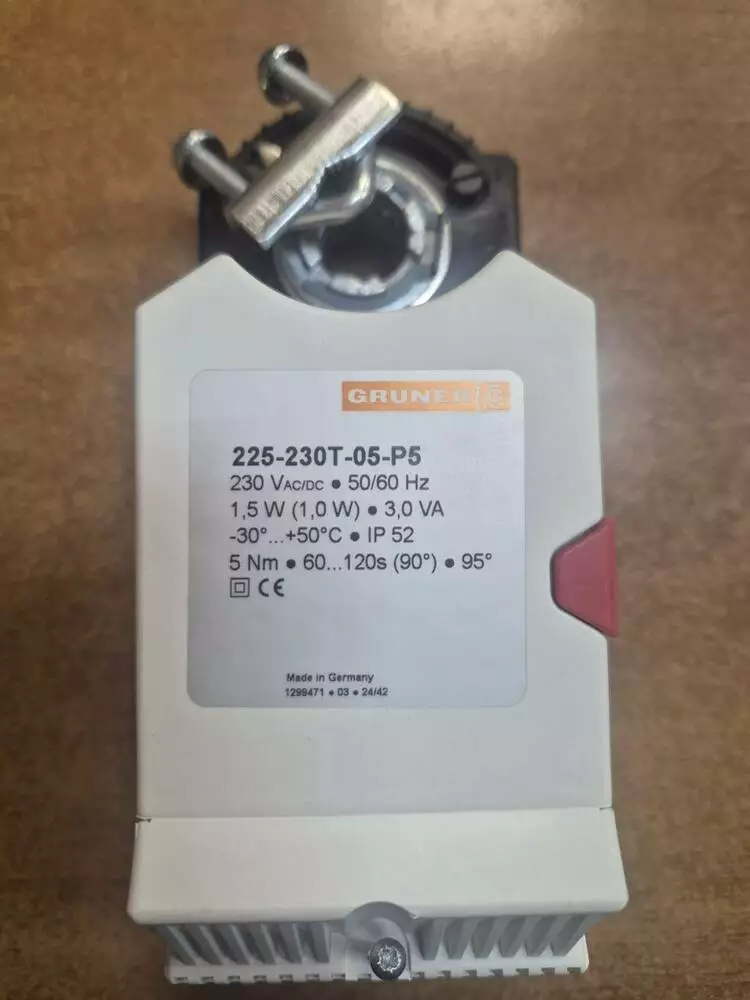

Электропривод 225-230Т-05-Р5 для управления воздушными и водяными клапанами в системах отопления, вентиляции и кондиционирования воздуха.
Модель 225-230T-05-P5 оснащена потенциометром

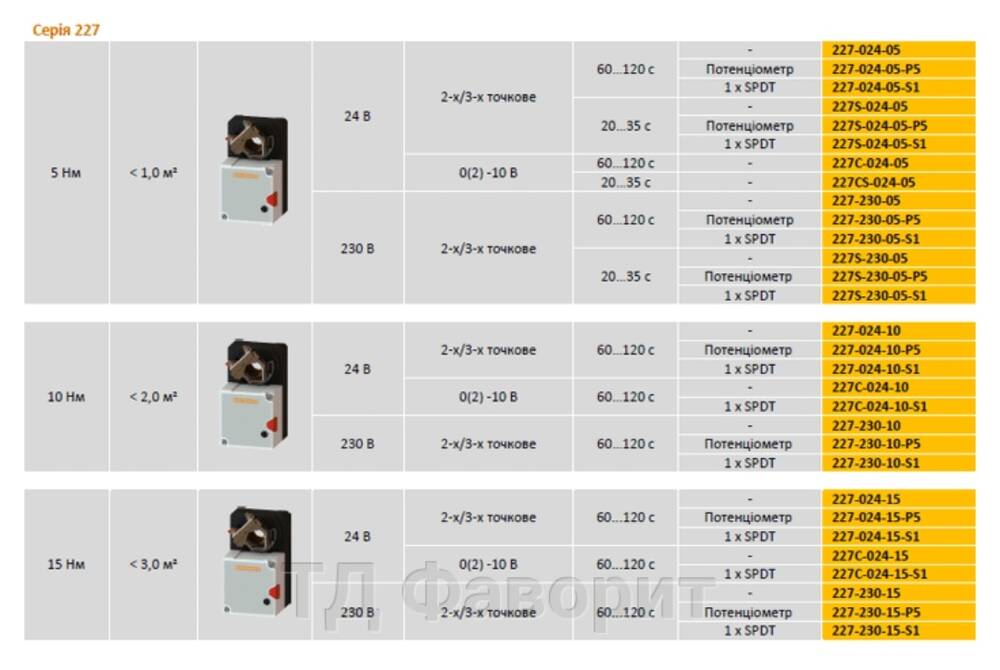

225-ая серия электроприводов Gruner с усилием 5 Нм имеет аналогичные технические характеристики, что и серия 227.
Применение
Электропривод 225-230Т-05-Р5??????? предназначен для настройки и управления клапанами. Привод должен устанавливаться в сухой среде, абсолютно свободной от агрессивных веществ. В случае наружного монтажа привод должен быть соответствующим образом защищен от внешних воздействий.
Электропривод легко монтируется на вал заслонки с помощью универсального крепежного адаптера с антиторсионной дугой, которая предотвращает проскальзывание вала в электроприводе
Ручное управление
Ручное управление возможно благодаря подпружиненной кнопке с
самовозвратом на корпусе привода (при нажатии на кнопку редуктор
выводится из зацепления, позволяя вручную выставить нужный угол
поворота электропривода).
Переключатель направления вращения
R/CW – (clockwise) по часовой
стрелкой L/CCW – (counter clockwise)
против часовой стрелки
Надежность
Привод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечного положения.
Безопасность
Все работы с приводом (монтаж, электрические соединения, модификация и ремонт) должны производиться при отключенном электропитании. Подвод электропитания должен выполняться компетентным персоналом при соблюдении нормативных требований.
Электроприводы Gruner серии
225 с усилием 5 Нм.
Стандартная скорость открытия.
|
СЕРИЯ 225 |
225-230T-05 |
225-230T-05-S2 |
225-230T-05-P5 |
225-024T-05 |
225-024T-05-S2 |
225-024T-05-P5 |
225C-024T-05 |
225C-024T-05-S2 |
|
Усилие |
5 Нм |
5 Нм |
5 Нм |
5 Нм |
5 Нм |
5 Нм |
5 Нм |
5 Нм |
|
Управление: |
|
|
|
|
|
|
|
|
|
2/3 позиционное |
• |
• |
• |
• |
• |
• |
|
|
|
(0) 2...10 VDC или (0) 4...20 мА |
|
|
|
|
|
|
• |
• |
|
Электропитание: |
|
|
|
|
|
|
|
|
|
24 В |
|
|
|
• |
• |
• |
• |
• |
|
230 В |
• |
• |
• |
|
|
|
|
|
|
Обратная связь: |
|
|
|
|
|
|
|
|
|
Потенциометр 5 кОм |
|
|
• |
|
|
• |
|
|
|
Вспомогательные переключатели |
|
• |
|
|
• |
|
|
|
|
(0) 2...10 VDC |
|
|
|
|
|
|
• |
• |
|
Подключение: |
|
|
|
|
|
|
|
|
|
клемная колодка |
• |
• |
• |
• |
• |
• |
• |
• |
Размеры
2-x точечное 3-х точечное
Потенциометр 5 кОм
| Основное | Бренд | GRUNER |
|---|---|---|
| Наличие возвратной пружины | без пружинного возврата | |
| Электрические | Напряжение питания | 230 |
| Диапазон номинального напряжения | 85...265 В AC/DC | |
| Мощность потребляемая (движение) | 1,5 Вт | |
| Мощность потребляемая (кон. положение) | 1,0 Вт | |
| Мощность расчетная | 3,5 ВА | |
| Тип управления | откр/закр + 3-х позиционное | |
| Обратная связь | Потенциометр -P5 = 5 kΩ | |
| Доп.опции | Дополнительные опции | потенциометр обратной связи |
| Подключение | Двигатель | Терминал для кабеля 0,5...1,5 мм2 |
| Вспомогательные переключатели | - | |
| Потенциометр обратной связи | Терминал для кабеля 0,5...1,5 мм² | |
| Функционал | Усилие | 5 |
| Направление вращения | выбирается переключателем | |
| Ручное управление | Редуктор выводится из зацепления при нажатии подпружиненной кнопки | |
| Угол поворота | 0°... max. 95°, может быть ограничен с помощью механических концевых упоров | |
| Время поворота | 60...120 с / 90° | |
| Шум работы двигателя | < 35 dB(A) | |
| Механическое соединение | Антиторсионная скоба | |
| Размер вала заслонки | ◊ 8-12 мм / Ø 8-16 мм | |
| Индикация позиции | Механическии? указатель | |
| Срок службы | >60'000 циклов (0° - 95° - 0°) | |
| Защита | Класс защиты | ІІ (двойная изоляция) |
| Степень защиты | IP52 (кабелем вниз) | |
| Температура эксплуатации | -30°C...+50°C | |
| Температура хранения | -30°C...+80°C | |
| Влажность окружающеи? среды | 5...95%, без конденсации (EN 60730-1) | |
| Обслуживание | Не требуется | |
| Размеры/Вес | Габаритные размеры | 145 x 65 x 61 мм |
| Вес | 530 г |
