Гідророзподільник Р80-3/1-222

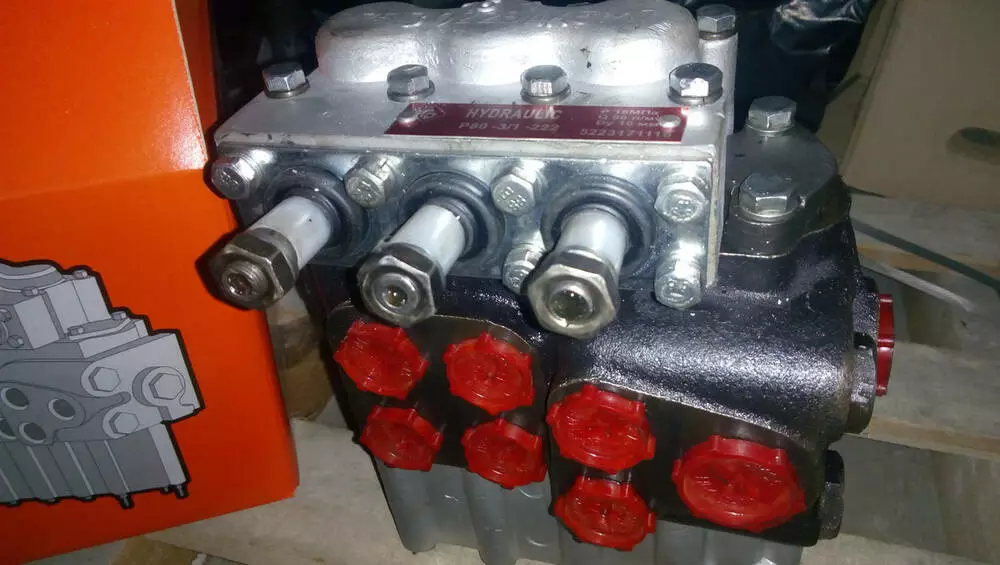

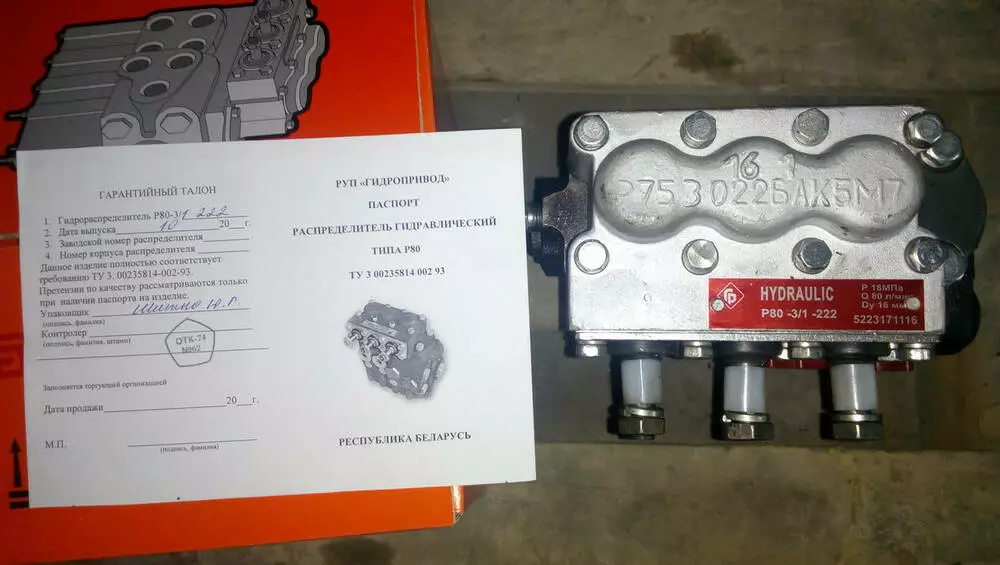

Гідророзподільник Р80-3/1-222 (МТЗ, Т-150, ДТ-75) Призначення Гідророзподільник Р80-3/1-222 призначений для встановлення в гідросистеми загального призначення тракторів, сільськогосподарських і дорожніх машин із насосами продуктивністю до 80 л/хв, де виконує такі функції: — розподіл потоку робочої рідини, що нагнітається гідронасосом, між споживачами (силовими гідроциліндрами, гідродвигунами тощо); — запобігання перевантаженням гідросистеми в позиціях золотника "Підіймання" і "Опускання примусове" (режим запобіжного клапана); – розвантаження гідросистеми за нейтральної позиції золотника за допомогою переливу робочої рідини в бак (холостий хід). Технічні характеристики Р80 3/1-222 Конструктивне виготовлення — моноблоковий, клапанно-золотниковий Гідроклапан — непрямої дії запобіжно-переливної Число золотників — 3 Керування — золотистий ручний ускладний прохід — мм 16 Розхід робочий рідини, л/хв номінальний 80 максимальний 120 мінімальний 20 Тиск розвантаження, МПа — не більш ніж 0,3 Робоча рідина оливи з кінематичною в'язкою в межах — 60 мм2/с....70 мм2/с Клас чистоти — не грубіше 16 Тонкість фільтрації — мкм 25 Внутрішня герметичність — що обмежує просадку піднятого штока циліндра з вантажем за 30 хв, см3 без гідрозамків за Рст = 7.0 МПа 150 з гідрозамками* за Рст=11,2 МПа 24 * Наявність гідрозамків практично повністю унеможливлюють опускання гармат під час транспортування. Правила транспортування і зберігання Гідророзподільник Р80 3/1-222 має зберігатися в пакованні або без нього в сухому добре провітрюваному приміщенні. Під час зберігання має бути забезпечена збереження консервувального мастила на зовнішніх нефарбованих поверхнях. Всі виняткові отвори, які мають використовувати як приєднання до гідросистем машини, мають бути закриті гумовими або пластмасовими пробками, інші отвори — металевими заглушками. Під час транспортування Р80 3/1-222 треба зберігати тару з гідророзподільниками від різких ударів і впливу атмосферних опадів. Вказівки з експлуатації Р80 3/1-222 Розподільник має експлуатуватися з насосами типу НШ32-3 або НШ50-3. Гідророзподільник має бути розміщений на машині не нижче, ніж на рівні верхньої точки оливного бака. Перед встановленням гідророзподільника в гідросистему машини треба видалити гумові або пластмасові корки, якими були тимчасово закриті приєднувальні отвори в корпусі. Приєднувальна арматура має забезпечувати повну герметичність. Для забезпечення тиску зливу 0,3 МПа патрубок зливу має мати внутрішній діаметр 25 мм, не менш ніж. За низьких температур навколишнього повітря гідросистему перед початком роботи треба прогріти. За тривалої роботи температура робочої рідини не має перевищувати 80 °C. Для безвідмовної роботи розподілювача необхідна ретельна фільтрація оливи, що досягається встановленням фільтра в заливну горловину бака та в зливну магістраль гідросистеми. Необхідно ретельно стежити за станом фільтрів гідросистеми, позаяк забруднення оливи може порушити роботу клапанів гідророзподільника та пристроїв автоматичного повернення золотників. Під час роботи з навісним сільськогосподарським гарматою золотник має бути в позиції "Плава". Встановлення золотика в позицію "Нейтральна" під час робочого орудії може призвести до зламання циліндра. Золотники, які не використовуються в роботі, мають бути встановлені в позицію "Нейтральна". Не треба примусово утримувати в позиціях "Підіймання" і "Опускання примусове" після закінчення робочого ходу керованого гідродвигуна, щоб уникнути перегрівання гідросистеми. Класифікація розподілювачів за експлуатаційним призначенням Код Експлуатаційне призначення. 1 для автономного застосування в гідросистемах 2 для застосування спільно з гідророзподільником коду 3 3 3 для застосування спільно з гідророзподільником коду 2 4 для застосування спільно з регулятором глибини оброблення ґрунту прикладами позначення — Р80-3/1-222, Р80-3/2-222, Р80-3/3-222, Р80-3/4-2222 Гарантійні зобов'язання Гарантійний термін експлуатації розподілювачів становить 12 місяців із дати продажу, відзначеної в гарантійному талоні, але не більш ніж 18 місяців із дати виготовлення розподілювача, за умови дотримання умов транспортування, зберігання й експлуатації, встановлених ТУ 3. УКРАИНА 00235814-002-93. Гарантія не поширюється на розподілювачі: не мають штампа з датою продажу в гарантійному талоні*; не встановлені на машину впродовж 6 місяців із дати виготовлення; встановлені у вироби, на які не узгоджені їх застосування; розбирання в споживача (немає або пошкодження пломба). *За відсутності заповненої дати продажу гарантійний термін експлуатації обчислюється з дати випуску виробу. Габаритні та приєднувальні розміри
