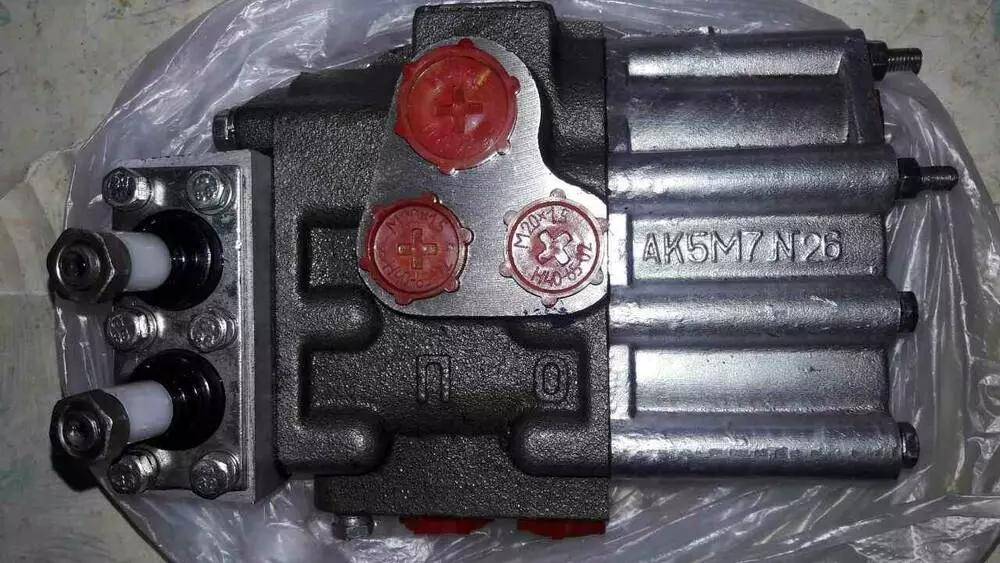

Гідророзподільник Р80-3/1-44

РАСПРЕДЕЛИТЕЛЬ ЗОЛОТНИКОВЫЙ ГИДРАВЛИЧЕСКИЙ ТИПА Р80

(2-золотники)

Призначення

Гідророзподільник золотистий призначений для встановлення в гідросистеми загального на-значення тракторів, сільськогосподарських і дорожніх машин із насосами продуктивністю до 80 л/хв, де виконує такі функції:
— розподіл потоку робочої рідини, що нагнітається гідронасосом, між споживачами (силовими гідроциліндрами, гідродвигунами тощо);
— запобігання перевантаженню гідросистеми в позиціях золотника "Підйом" і "Опускання примусове" (режим запобіжного клапана);
— розвантаження гідросистеми за нейтральної позиції золотника за допомогою переливу робочої рідини в бак (холостий хід).

Технічні характеристики

• Конструктивне виготовлення — моноблоковий, клапанно-золотниковий
• Гідроклапан — непрямої дії запобіжно-переливної
• Число золотників — 2
• Керування золотником — ручне
• Умовний прохід — мм 16
• Витрата робочої рідини — л/хв
  • номінальний 80
  • максимальний 120
  • мінімальний 20
• Тиск розвантаження — МПа, не більш ніж 0,3
• Робоча рідина — олії з кінематиче-східністю в пре-робостях 60 мм2/с....70 мм2/с
• Клас чистоти, не грубіший 16
• Тонкість фільтрації, мкм 25
• Внутрішня герметичність, що обмежує просад-ку піднятого штока циліндра з вантажем за 30 хв, см3
  при Рст=7,0 МПа 150

Правила транспортування і зберігання

Гідророзподільник має зберігатися в пакованні або без нього в сухому хо-рошо провітрюваному приміщенні. Під час зберігання має бути забезпечена зі збереженням консервувального мастила на зовнішніх нефарбованих поверхнях.

Всі виняткові отвори, які мають використовувати як приєднувальні до гідросистема машини, мають бути закриті гумовими або пластмас-совими корками, інші отвори — металевими заглушками.

Під час транспортування треба зберігати тару з гідророзподілями від різких ударів і впливу атмосферних опадів.

Вказівки з експлуатації

Гідророзподільник золотистий має експлуатуватися з насосами типу НШ 10-3, НШ32-3 або НШ50-3.
Гідророзподільник має бути розміщений на машині не нижче, ніж на рівні верхньої точки оливного бака.
Перед встановленням гідророзподільника в гідросистему машини треба видалити гумові або пластмасові корки, якими були тимчасово за-криті приєднувальні отвори в корпусі.
Приєднувальна арматура має забезпечувати повну герметичність.
Для забезпечення тиску зливу 0,3 МПа патрубок зливу має мати внутрішній діаметр 25 мм, не менш ніж.
За низьких температур навколишнього повітря гідросистему перед началом роботи треба прогріти.
За тривалої роботи температура робочої рідини не має перевищувати 80 °C.
Для безвідмовної роботи розподілювача необхідна ретельна фільтр-ція оливи, що досягається встановленням фільтра в заливну горловину бака та в зливну магістраль гідросистеми.
Необхідно ретельно стежити за станом фільтрів гідросистеми, позаяк забруднення оливи може порушити роботу клапанів гідророзподільника та пристроїв автоматичного повернення золотників.
Під час роботи з навісним сільськогосподарським гарматою золотник має бути в позиції "Плава". Встановлення золотика в позицію "Ней-тральна" під час роботи з ручкою може призвести до зламання циліндра.
Золотники, які не використовуються в роботі, мають бути встановлені в позицію "Нейтральна".
Не треба примусово утримувати в позиціях "Підіймання" і "Опускання примусове" після закінчення робочого ходу керованого гідродвигуна, щоб уникнути перегрівання гідросистеми

Структура позначення гідророзподільників типу Р80

Р 80 3 / Х - ХХ

Р - розподілювач

80 - номінальна витрата, л/хв

3 - код давления

Х - код експлуатаційного призначення

ХХ - коди типів золотників
(порядок кодування від переливного клапана)

Класифікація гідророзподільника золотистого за тиском (3-ме виконання за тиском)

• Номінальний тиск — МПа 16
• Максимальний тиск — МПа 20,0
• Тиск настроювання запобіжного клапана — МПа* 20,0-2,0
  *За узгодженням із замовником тиск настроювання може бути в межах 5-20 МПа.

Класифікація розподілювачів за експлуатаційним призначенням

Код Експлуатаційне призначення
1 для автономного застосування в гідросистемах
2 для застосування спільно з гідророзподільником коду 3
3 для застосування спільно з гідророзподільником коду 2

Приклади позначення: Р80 3/1-22, Р80 3/2-44

УВАГА: У разі автономного застосування розподілювачів із кодом 2 виникає високий тиск у системі за нейтральної позиції золотника.*

*Як виняток допускається автономне застосування розподілювачів під час встановлення замість заглушки К 1/4// додаткового патрубка, з'єднаного зі зливом.

Габаритні та приєднувальні розміри
