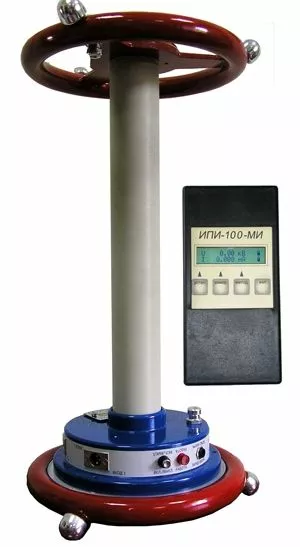

Вимірювач параметрів ізоляції ВПІ-100

Вимірювач параметрів ізоляції ВПІ-100

Призначення вимірювача

ВПІ-100 призначений для вимірювання тангенса кута діелектричних втрат tgδ і ємності високовольтної ізоляції С при технічному обслуговуванні, ремонті, наладці, випробуваннях різних енергетичних об'єктів як на місці їх установки, так і в умовах лабораторій.

ВПІ-100 виготовлений у виконанні, що відповідає вимогам ГОСТ 22261 для електронних вимірювальних приладів групи 3.

Умови експлуатації вимірювача

ВПІ-100 має такі нормальні умови застосування:

• температура навколишнього повітря, °С 20 ± 5;
• відносна вологість повітря,% 30-50;
• атмосферний тиск, кПа (мм рт. ст.) 84-106 (630-795);
• частота живильної мережі, Гц 50 ± 1;

ВПІ-100 призначений для експлуатації в наступних робочих умовах застосування:

• температура навколишнього повітря, °С від плюс 5 до плюс 40;
• відносна вологість пов вуха,% до 90 при 30 °С;
• атмосферний тиск, кПа (мм. рт. ст.) 70-106,7 (537-800);
• частота живильної мережі, Гц 50 ± 1 або 54 ± 0,2Гц;

Граничні умови транспортування :

• температура навколишнього повітря, °С, від мінус 25 до плюс 55;
• відносна вологість повітря,% до 95 при 30 °С;
• атмосферний тиск, кПа (мм рт. ст.) 70-106,7 (537-800);
• транспортна тряска:
• число ударів в хвилину 80-120;
• максимальне прискорення, м/с² 30;

Експлуатація виробу може проводитися одним оператором з числа електротехнічного персоналу, що вивчив цей документ, який пройшов підготовку по практичній роботі з виробом, і мають групу з електробезпеки в установках з напругою понад 1000 в не менше третьої.

Технічні характеристики вимірювача ізоляції ВПІ-100

ВПІ-100 забезпечує в нормальних умовах застосування вимір тангенса кута діелектричних втрат tgδ і ємності об'єктів вимірювання Сх в діапазонах і з основною похибкою вимірювань, привед енних нижче:

• діапазон вимірювань тангенса кута діелектричних втрат від 5. 10-4 до 0,3;
• межа допустимої абсолютної основної похибки при вимірюванні тангенса кута діелектричних втрат, для всього діапазону вимірювання ємності при частоті випробувальної напруги:

50 Гц + (5. 10-4 + 0,05 tgδ)

54 Гц + (1. 10-3 + 0,13 tgδ)

• діапазон виміру ємності із застосуванням випробувального напрузі:

100 кВ від 5 пФ до 3 нФ;

50 кВ від 10 пФ до 6 нФ;

• межа допустимої основної похибки при вимірюванні ємності на частоті:

50Гц 0,5 пФ + 0,03 Сх;

54 Гц 0,5 пФ + 0,04 Сх;

• діапазон виміру напруги від 10 до 100 кВ;
• межа відносної похибки при вимірюванні середньоквадратичної напруги на частоті:

50 Гц +3%;

54 Гц +3%.

Примітка: вимірювач виробляє перерахунок тангенса кута діелектричних втрат, виміряного на частоті 54 Гц до частоті 50 Гц.

Межа додаткової похибки вимірювання, викликаної зміною температури навколишнього повітря від нормальної (20 ± 5 °С) до будь-якої в межах робочої області, не перевищує половини межі допустимої основної похибки вимірювання на кожні 10 град. зміни температури.

ВПІ-100 дозволяє проводити вимірювання по «прямій» і «перевернутої» схемами вимірювання, що забезпечує вимірювання параметрів ізоляції об'єктів, як з ізольованими, так і з заземленими висновками.

ВПІ-100 забезпечує виведення результатів вимірювань на рідкокристалічний дисплей (РК) модуля індикації. Зв'язок між вимірювальним блоком і блоком індикації здійснюється по радіоканалу в діапазоні частот 845-945 МГц. Стійкість радіозв'язку на відстані 5-7 м забезпечується рівнем вихідної потужності передавача в 1 мВт.

Зображення цифр і знаків на дисплеї помітно на відстані не менше 0,8 м при зовнішньої освітленості від 10 до 1000 лк.

ВПІ-100 в нормальних і робочих умовах застосування готовий до роботи протягом не більше 1 хв після включення.

Тривалість роботи вимірювача визначається енергоємністю застосовуваних електрохімічних акумуляторів. При ємності батарей 1800 мА • год тривалість роботи становить не менше 10 год.

Середнє напрацювання на відмову для робочих умов застосування не менше 4000 год.

Середній термін служби вимірювача - не менше 8 років.

Габаритні розміри і маса складових частин вимірювача наведені в таблиці 1.

Комплектність

ВПІ-100 поставляється в комплектності, зазначеної в таблиці 1.

Таблиця 1

№	Найменування складової частини	Позначення	Кількість	Габаритні розміри, мм	Маса, кг	Примітка
1	Блок високовольтний	ВПІ-100 -БВ	1	Æ240 х 800	5
4	Модуль індикації	ІП І-100МІ	1	90х186х42	0,3
5	Датчик напруги	ВПІ-100ДН	1	Æ680 х 500	3
6	Зарядний пристрій	9-12В, 300-900 мА	2
7	Комплект кабелів вимірювальних:	ІКЕ-1 ІКЕ-3 ІКЕ-10	1 2 1
8	Вимірювач параметрів ізоляції ВПІ-100. Керівництво по експлуатації ВПІ-00.00.00РЕ	ИПИ-100 00.00.00РЕ	1
