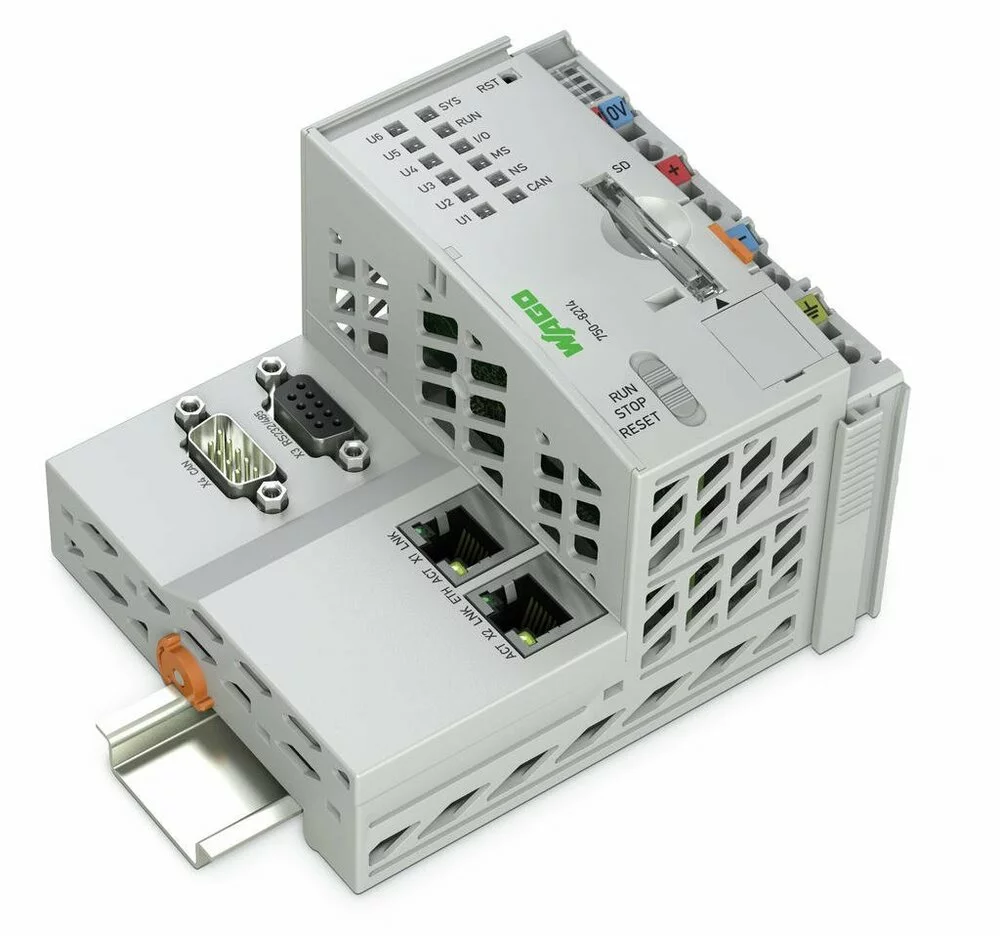

Контролер PFC200 Wago 750 cерії: 2-е покоління; 2 x ETHERNET, RS
- 232/-485, CAN, CANopen; світло-сірі.
Модуль управління PFC200 є компактним ПЛК для модульних систем
WAGO - I/O - SYSTEM. Окрім мережевих інтерфейсів і інтерфейсів
польових шин модуль управління підтримує усі дискретні, аналогові і
спеціальні модулі, що входять в серію 750/753.
Два інтерфейси ETHERNET, а також інтегрований маршрутизатор
забезпечують можливість вбудовування в топологію мережі.
Інтегрований веб-сервер надає користувачеві можливість
виконувати конфігурацію і отримувати інформацію про стан від
PFC200.
Окрім оброблювальної промисловості і автоматизації інженерних
систем будівель, типовими сферами застосування для PFC200 є машинне
виробництво і технологічні лінії (наприклад, пакувальні лінії,
бутилювання, текстильне виробництво, виробництво і обробка металу і
деревини).
Програмування відповідно до IEC 61131-3
- Можливість програмування через WAGO - I/O - PRO V2.3
- Пряме під'єднування модулів введення-виведення WAGO
- 2 x ETHERNET (комутовані), RS-232/-485б CAN, CANopen
- ОС Linux 3.6 з пакетом виправлень RT - Preemption
- Конфігурація через CODESYS або інтерфейс управління на базі
Web
- Відсутність необхідності техобслуговування.
ТОВ Мікроприлад реалізує також датчики Megatron - перегляньте у каталозі.
Технічні дані:
| Зв’язок |
CANopen
Modbus TCP
Ethernet
Modbus RTU
RS-232 serial interface
RS-485 interface
EtherNet/IP-Adapter (Slave), Bibliothek für
e!RUNTIME
EtherCAT-Master (mit Zusatzlizenz)
MQTT |
| Протоколи |
DHCP
DNS
NTP
FTP
FTPS
SNMP
HTTP
HTTPS
SSH |
| Операційна система |
Працююча в реальному масштабі часу ОС Linux (з
пакетом виправлень RT-Preemption)
Процесор Cortex A8; 1 GHz |
| Процесор |
Cortex A8; 1
GHz |
Мови програмування згідно МЕК 61131-3 Список інструкцій (IL)
Сходова діаграма (LD)
Функціональна блок-схема (FBD), безперервна функціональна схема
(CFC)
Структурований текст (ST)
Діаграма послідовних функцій (SFC).
| Програмування |
e!COCKPIT (based on
CODESYS V3)
WAGO-I/O-PRO V2.3 |
Варіанти конфігурації COCKPIT
WAGO-I / O-CHECK
Веб-управління
Бібліотека e! RUNTIME
бібліотека CODESYS
Швидкість передачі даних (зв'язок / польова шина 1) 10/100 Мбіт /
с
Швидкість передачі даних ETHERNET: 10/100 Мбіт / с
Середовище передачі (зв'язок / польова шина) ETHERNET: кручена пара
S-UTP; 100 Ом; Кішка. 5; Довжина лінії (макс.): 100 м.
| Оперативна пам’ять (RAM) |
512 MB |
| Внутрішня пам’ять (флэш) |
4 000 MB |
Апаратна незалежна пам'ять 128 кбайт
Пам'ять програм CODESYS V2: 16 МБ; e! RUNTIME: 60 МБ (пам'ять для
програм і даних (динамічно розподіляється))
Пам'ять даних CODESYS V2: 64 МБ; e! RUNTIME: 60 МБ пам'яті програм
і даних (динамічно розподіляється)
Програмна незалежна пам'ять 128 кбайт.
| Тип карты пам’яті |
SD і SDHC до 32 Гб (всі
гарантовані характеристики доступні тільки в комбінації з картою
пам'яті WAGO 758-879 / 000-001.) |
| Memory card slot |
Пружинний механізм фіксації, герметизирующая
відкидна кришка |
| Кількість модулів вводу-виводу (на
вузол) |
250 |
Кількість модулів введення / виведення без розширення шини макс.
64
Зображення процесу введення і виведення (внутрішнє) макс. 1000
Worte / 1000 Worte
Зображення процесу введення і виведення (MODBUS) макс. 1000 Worte /
1000 Worte
Зображення процесу введення і виведення (CAN) макс. 2000 Worte /
2000 Worte
Світлодіодні індикатори (SYS, RUN, I / O, U1 ... U6) червоний /
зелений / оранжевий: система станів, програма, внутрішня шина
даних, CANopen, статус, що програмується користувачем (може
використовуватися через бібліотеку CODESYS); Зелений світлодіод (A,
B): стан системи харчування, польове харчування

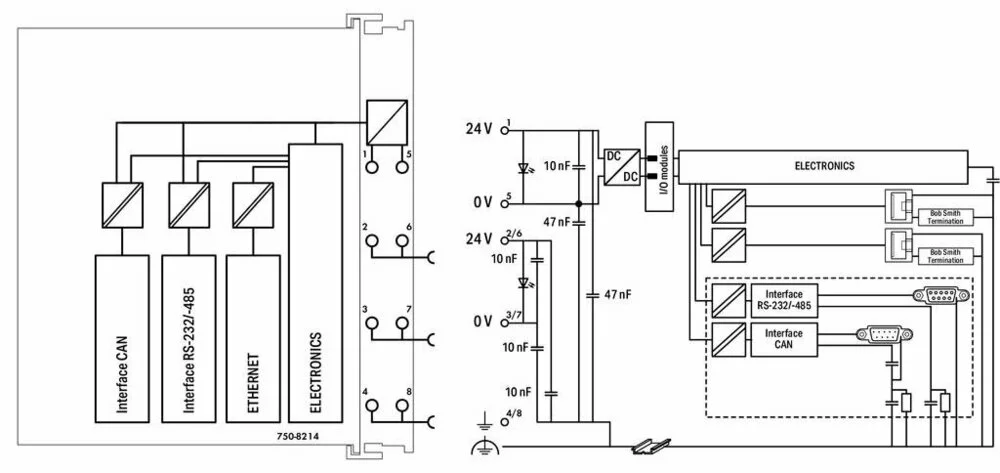

Напруга живлення системи постійного струму 24 В (-25 ... + 30%);
через рівень проводки (з'єднання CAGE CLAMP®).
Загальний струм для системи живлення 1 700 мА
Напруга живильної мережі постійного струму 24 В (-25 ... + 30%);
через силові перемички
Токопод'емность силових перемичок контактів 10 А
Кількість контактів перемички вихідного харчування 3.
| Тип. вхідний струм при номінальному
навантаженні (24 В) |
550 mA |
| Ізоляція |
500 В
система/живлення |
Дані з’єднання:

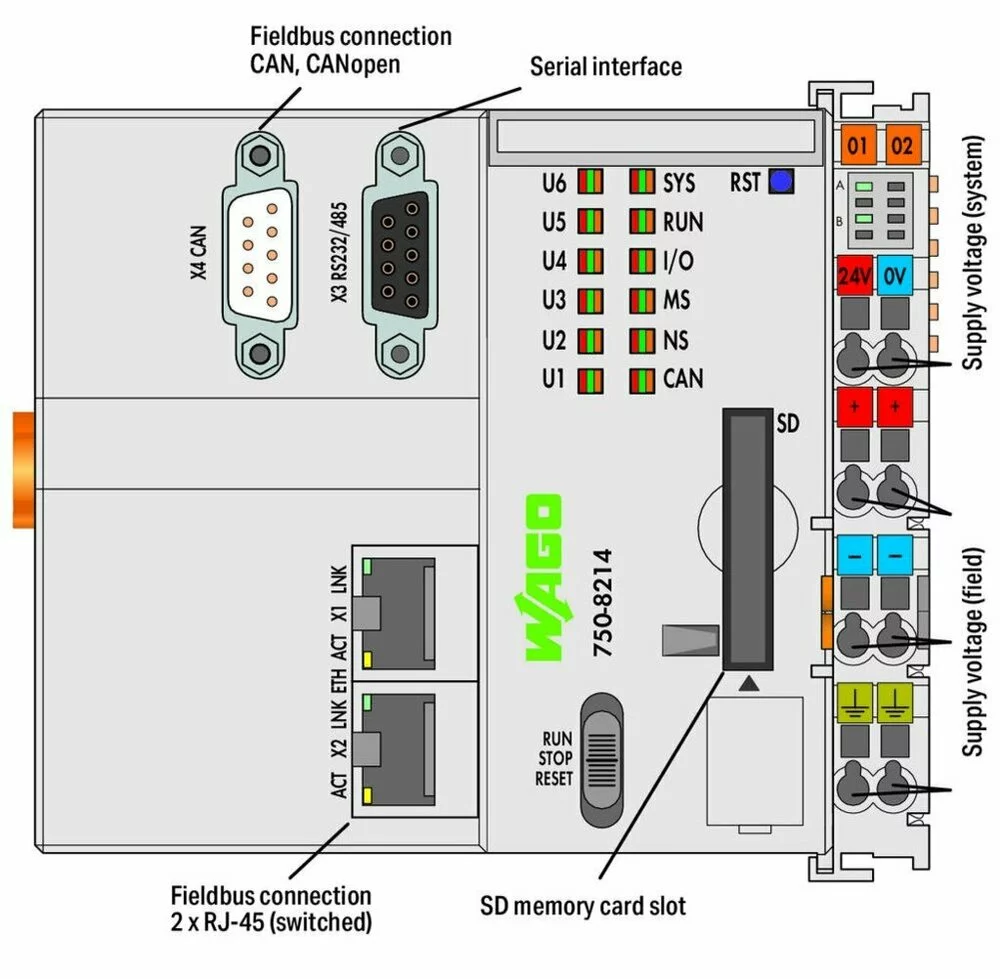

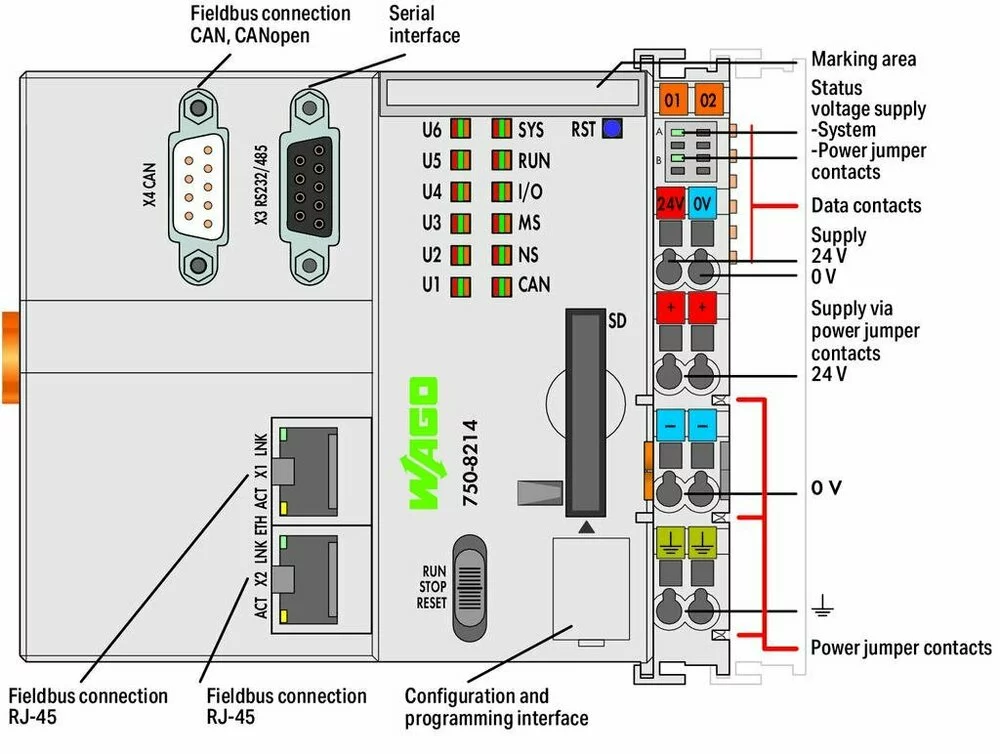

Технологія підключення: комунікація / польова шина CANopen: 1
роз'єм D-Sub 9; Modbus TCP / UDP: 2 х RJ-45; Modbus RTU: 1 роз'єм
D-Sub 9; Послідовний інтерфейс RS-232: 1 роз'єм D-Sub 9; Інтерфейс
RS-485: 1 гніздо D-sub 9
Технологія підключення: система харчування 2 x CAGE CLAMP®
Технологія підключення: польова поставка 6 x CAGE CLAMP®
Тип підключення (1) Система / польове харчування.
| Розміри одножильних провідників |
0,08 …
2,5 mm² / 28 … 14 AWG |
| Тонкі багатожильні провідники |
0,08 …
2,5 mm² / 28 … 14 AWG |
| Довжина зняття ізоляції |
8 … 9 mm / 0.31
… 0.35 inch |
Технологія підключення: Конфігурація пристрою 1 х 4-контактний
роз'єм.
| Ширина |
112 mm /
4.409 inch |
| Висота |
71,9 mm /
2.831 inch |
| Висота від верхнього края DIN-рійки |
64,7 mm /
2.547 inch |
| Довжина |
100 mm /
3.937 inch |
Механічні дані:
| Вага |
256,858 g |
| Колір |
светло-серые |
| матеріал корпуса |
Polycarbonate, polyamide
6.6 |
| Маркування відповідності |
CE |
Вимоги до навколишнього середовища:
Температура
навколишнього повітря (робоча) 0 ... 55 ° C
Температура навколишнього повітря (сховища) -40 ... 85 °
С.
| Ступінь захисту |
IP20 |
| Ступінь забруднення (5) |
2 per IEC
61131-2 |
| Робоча висота |
without temperature
derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5
K/100 m); max.: 5000 m |
| Відносна вологість повітря (без
конденсації) |
95 % |
| Монтажне положення |
будь-який |
| Тип монтажа |
DIN-рейка 35
мм |
| Вібростійкість |
4g per IEC
60068-2-6 |
| Ударопрочність |
15g per IEC
60068-2-27 |
| ЭМС - помехоустойчивость |
acc. to EN 61000-6-2,
marine applications |
| ЭМС - излучение помех |
acc. to EN 61000-6-3,
marine applications |
| Стійкість до впливу забруднюючих
речовин |
Per IEC 60068-2-42 and
IEC 60068-2-43 |
Допустима концентрація забруднювача H2S при відносній вологості
75% 10 ppm
Допустима концентрація забруднювача SO2 при відносній вологості 75%
25 ppm.
