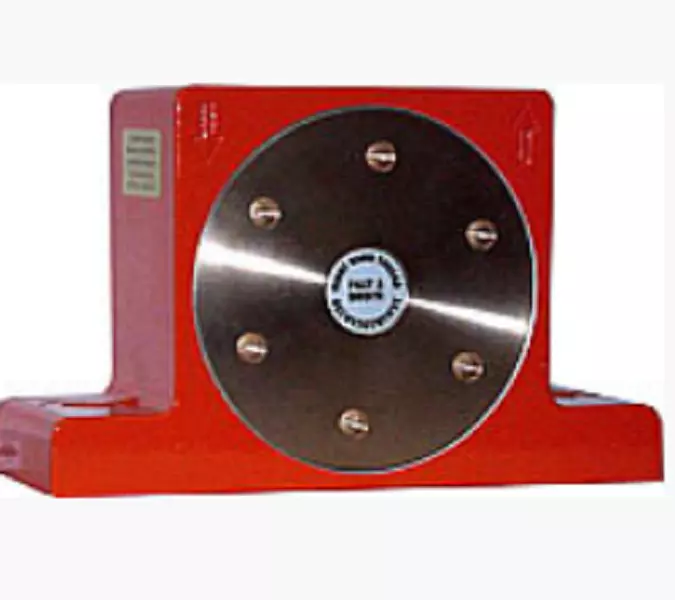

Пневматичні роликові вібратори серія DAR 3
- Срія DAR містить шість моделей
- Частота обертання: 8,000 - 38,000 RPM
- Відцентрова сила: 1,700 - 12,000 N
- Максимальна робоча температура: 200 ° C
Пневматичні кулькові вібратори серії DAR 3 доповнюють наявну низку наших кулькових вібраторів спеціально для бетонних робіт. Особливості нової розробки забезпечують посилену конструкцію, призначену для використання в складних умовах.
Корпус відфрезерований зі штампованого алюмінію, всередині якого, у високо пружних сталевих напрямних, обертається високоточний металевий ролик. Він підтримується двома спеціальними протиударними бронзовими кришками.
Для отримання найкращої продуктивності рекомендується використовувати глушники зі шлакобронзи, які покращують вихлоп. Для гарантії довгого терміну експлуатації необхідно застосовувати повітряний фільтр і мастило. Необхідно використовувати гідравлічну оливу ISO VG5= 5 cSt/40 °C, наприклад Tellus Oil C5 фірми Shell.
Застосування роликового вібратор DAR 3
Високочастотні пневматичні вібратори серії DAR відкривають новий підхід у переміщенні дрібних речовин. Оскільки вони мають пневматичний привод, частота може керуватися зміною тиску повітря. Приклади використання:
- Укладання пластику та бетону в форми
- Поліпшення потоку речовини з жолобів, бункерів і лійок
- Поділ частинок різного розміру на ситах (решітах)
Максимальна температура 200 °C (400°F). Рівень шуму від 75 до 100 ДБА.
Модель | Частота вібрації./хв. |
Виміряна відцентрова сила, N |
Витрата повітря, літрів/хв |
||||||
2 бари | 4 бари | 6 барів | 2 бари | 4 бари | 6 барів | 2 бари | 4 бари | 6 барів | |
DAR-2 DAR-3 DAR-4 DAR-5 DAR-6 DAR-7 |
36000 27000 18000 9500 7800 8000 |
38000 32000 22500 15000 10000 9800 |
38000 32000 25000 16500 12000 11500 |
2220 2720 2360 1680 4370 5870 |
3380 4560 4610 4640 6860 9500 |
4090 6050 6690 7200 10300 12000 |
70 100 120 130 170 180 |
140 200 250 270 320 350 |
200 300 360 390 470 500 |

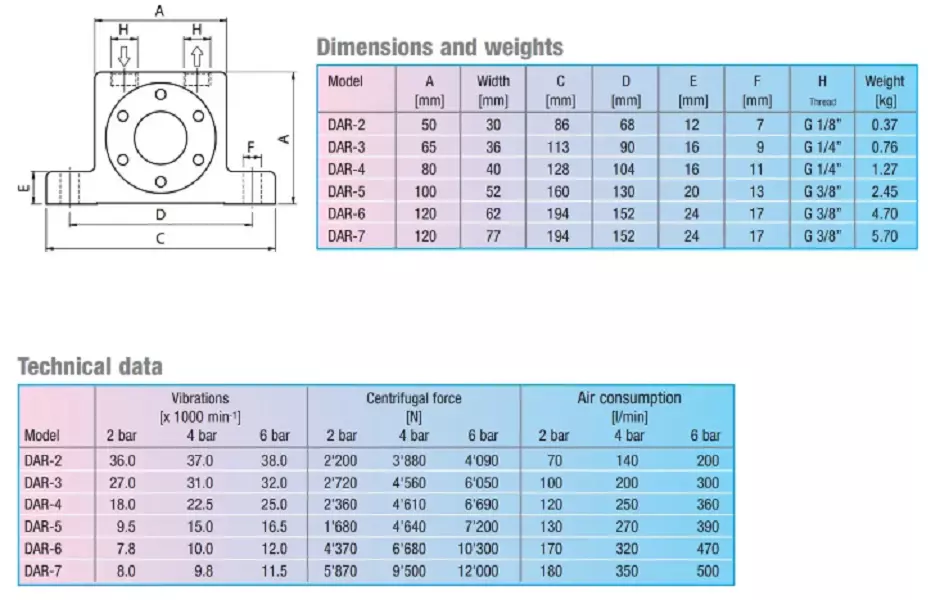

Модель | A мм | Ширина мм | З мм | D мм | E мм | F мм | G/H*різь BSP | Вага кг |
DAR-2 DAR-3 DAR-4 DAR-5 DAR-6 DAR-7 |
50 65 80 100 120 120 |
30 36 40 52 62 77 |
86 113 128 160 194 194 |
68 90 102 130 152 152 |
12 16 16 20 24 24 |
7 9 11 13 17 17 |
1/8" 1/4" 1/4" 3/8" 3/8" 1/8" |
0.370 0.760 1.270 2.450 4.700 5.700 |
