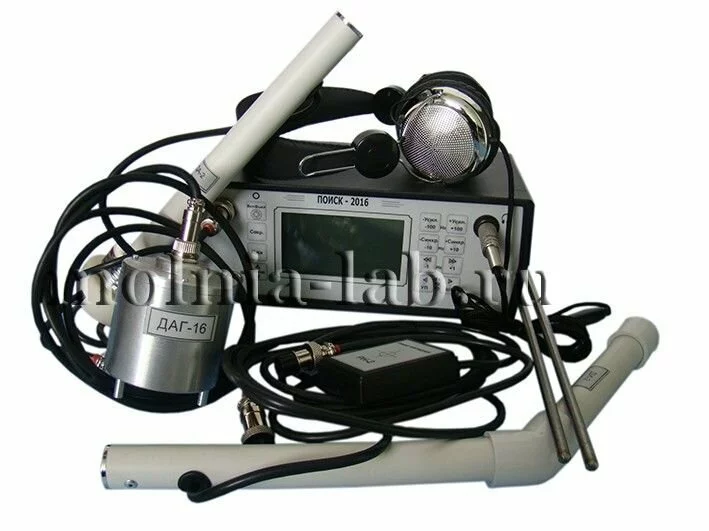

Пошуковий приймач ПОШУК 2016

Пошукове обладнання українського виробництва. Доступні ціни, доставка по Україні та СНД.

Призначення пошукового приймача ПОШУК-20016

Приймач ПОШУК-2006м (надалі - приймач) призначений для виявлення місць пошкоджень будь-якого типу в будь-яких силових кабелях напругою 0,4-35 кВ електроакустичним і індукційним методами.

Приймач може бути використаний:

• для визначення електроакустичним методом місця пошкодження підземних силових кабелів при искровом пробої жили на оболонку (МП виду ІП);
• для визначення електроакустичним методом місця пошкодження підземних силових кабелів при глухому однофазному замиканні жили кабелю на оболонку (МП виду ДОЗ);
• для вирішення електроакустичним методом завдання вибору певного кабелю з пучка відкритих кабелів;
• визначення місць поганого контакту оболонки з кабельною муфтою;
• визначення траси кабелю і пошуку місця пошкодження індукційним методом;
• визначення глибини залягання кабелю;
• визначення місця витекти ки в ізоляції оболонки кабелю із зшитого поліетилену або газопроводу потенційним методом;
• визначення місця витоку в ізоляції жили низьковольтного кабелю на грунт потенційним методом.

Приймач призначений для роботи в складі пересувних електротехнічних лабораторій, що мають в своєму складі генератор електроакустичних ударних хвиль (ГАУВ) з параметрами:

• ємність накопичувача для визначення місця пошкодження виду ДОЗ-300-400 мкФ.
• при зарядному напрузі 5-10 кВ;
• частота імпульсів 0,2-1 Гц.

Цей варіант ГАУВ придатний для виявлення місць пошкоджень типу ДОЗ.

Для визначення пошкоджень типу ІП - ємність накопичувача може бути знижена до 1-5 мкФ.

Крім цього для трасування випробуваного кабелю (тобто визначення траси прокладки кабелю на місцевості) потрібно генератор звукової частоти потужністю не менше 20 Вт з окварцованние частотами від 160 до 10000 Гц (наприклад, генератор ГЗЧ-2500).

Для визначення місць пошкодження в кабелях типу міжфазне замикання потрібно генератор звукової частоти, частотою 160-10000 Гц, потужністю від 100Вт (наприклад, ГЗЧ-2500) /

Приймач призначений для експлуатації в польових умовах в діапазоні температур навколишнього повітря від -20 до + 40оС, відносній вологості до 85% і тиску від 600 до 800 мм рт. ст.

ПРИМІТКА . Нижня межа робочої температури визначається працездатністю при цій температурі РКІ і джерела живлення.

Технічні дані ПОШУК 2016

Загальні дані

• Методи пошуку ушкодження - електроакустичний імпульсний і індукційний
• індикатор - осцилографічна (по екрану графічного рідкокристалічного індикатора) і слухова (по звуку в головних телефонах)
• Найбільша глибина залягання кабелю при визначенні його траси, м, - 10
• Похибка визначення траси кабелю (при глибині залягання 1 м), м, не більше, - ± 0,05
• Найбільша глибина залягання кабелю при пошуку пошкоджень:

- електроакустичним методом, м, - 5;

- індукційним методом (режим «петлі») - 3;

• Похибка визначення місця пошкодження (при глибині залягання кабелю 1 м), м, не більше:

- електроакустичним методом, м, - ± 0,25;

- індукційним методом (режим «петлі») м, - ± 1

Параметри підсилювача я акустики

• Коефіцієнт посилення дБ - регульований від 0 до 100
• Кількість ступенів регулювання - 100
• Смуга пропускання по рівню 3 дБ , Гц - 150 -3000
• Вхідний опір, МОм, - 1
• Рівень шумів (розмах), приведений до входу, мкВ, не більше - 6

Параметри підсилювача синхронізації

• Коефіцієнт посилення підсилювача дБ - регульований від 0 до 66
• Кількість ступенів регулювання - 66
• Смуга пропускання по рівню -3 дБ, кГц - від 1 до 20
• Чутливість до імпульсного магнітного поля, мА / м, не менше - 5

Параметри індукційного приймача

• Частоти настройки, Гц, 160 до 10000
• Гранична чутливість до магнітного поля при відношенні сигнал / шум 6 дБ, мкА / м , не більше 50
• Смуга пропускання цифрового фільтра, Гц, не більше:

- за рівнем -3 дБ: 9

- за рівнем -20 дБ: 10

Джерело живлення - 5 Ni-MH акумулятор ора розміру АА напругою 1,2В і ємністю 1,8 А ∙ год.

• Номінальна напруга живлення, В 6
• Струм, мА, 70 190
• Тривалість роботи без підзарядки, година, 10 - 20

В приймачі є можливість оперативного контролю напруги живлення.

Приймач комплектується адаптером зарядного пристрою з живленням від мережі 220В / 50Гц.

Час заряду повністю розрядженого акумулятора - 10-12 годин.

Габаритні розміри і маса наведені в таблиці:

Приймач з приладдям переноситься і експлуатується в двох укладальних сумках. Загальна вага приймача в комплекті - не більше 2 кг.
