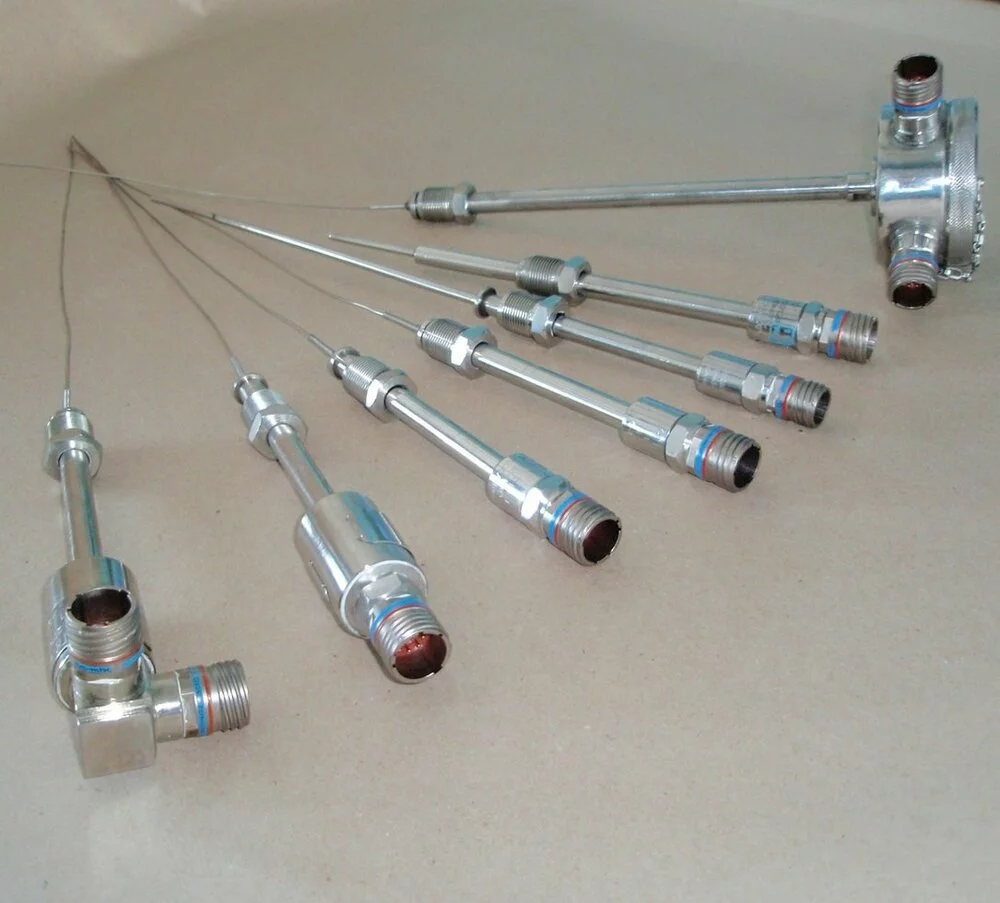

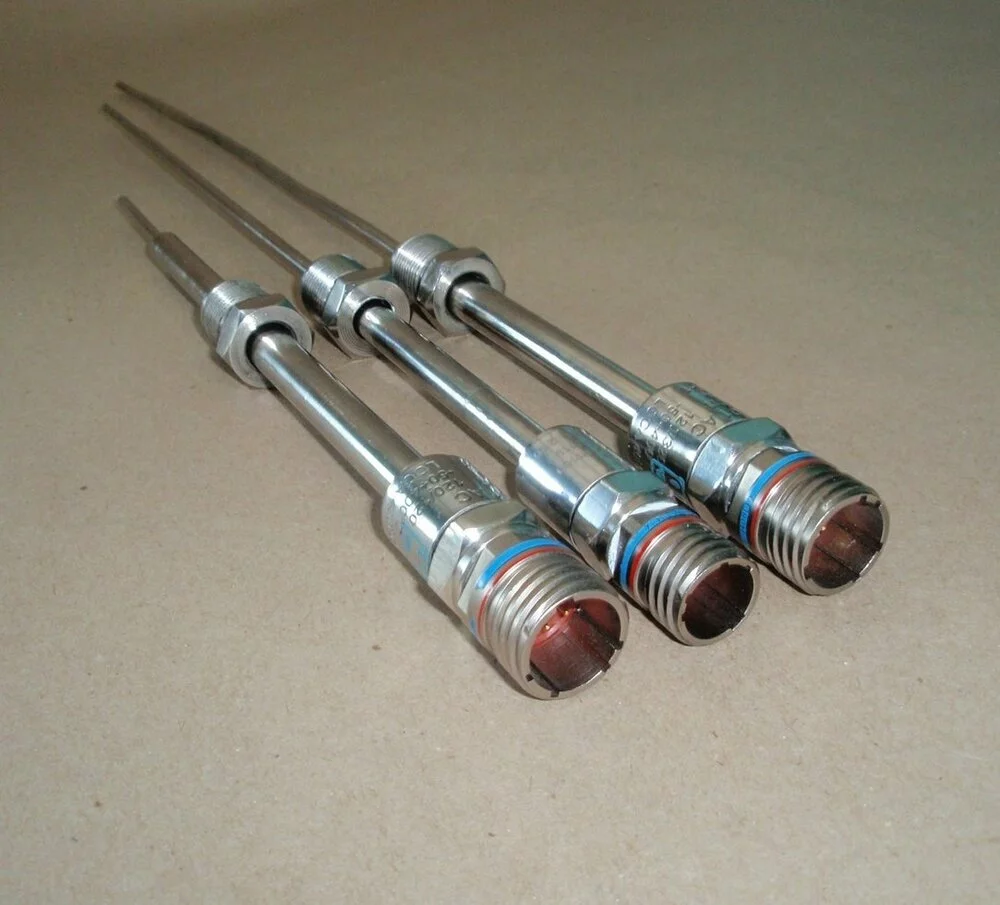

Преобразователь термоэлектрический ПТК-01 АС

Преобразователь термоэлектрический ПТК-01 АС используется в совокупности с измерительными информационными системами либо в автоматизированных системах управления атомных электростанций. Также может быть использован и в других промышленных отраслях, обращайтесь наши профессионалы вас проконсультируют.

Предназначение: для преобразования температуры теплоносителя водо-водяных энергетических реакторов и реакторов других типов, а также температуры воздуха, газообразных неагрессивных сред и корпусов турбин в пропорциональный электрический сигнал (т.е.р.с. или сопротивление).

ПТК-01 АС соответствуют классу безопасности 2Н согласно НП 306.2.141.
ПТК-01 АС соответствуют категории сейсмостойкости І согласно ПНАЭ Г-5-006.
Рабочий диапазон преобразования температур ПТК-01 АС — от минус 50 до 400 °С (для некоторых вариантов ПТК-01 АС с термопреобразователями сопротивления — от минус 50 до 200 °С).
Номинальный диапазон температуры применения — от 250 °С до 350 °С.
ПТК-01 АС с преобразователями термоэлектрическими (ПТ) выпускаются 1-го или 2-го класса точности.

По требованию заказчика ПТК-01 АС с ПТ НСХ «К» и «N» могут изготавливаться с индивидуальной градуировкой.
Выпускаются ПТК-01 АС без встроенных устройств компенсации т.е.р.с «холодных спаев».
Согласно ДСТУ 2858 ПТК-01 АС с термопреобразователями сопротивления (ТСП) с НСХ Pt50, Pt100, Pt500, Pt1000 выпускаются с классом допуска А, В, С (W100 = 1,385055).
Показатель тепловой инерции ПТК-01 АС в зависимости от выполнения не более чем:
— 0,3 с — с неизолированными ПТ;
— 1,0 с — с изолированными ПТ;
— 3,0 с — со встроенным калибровочным ТСП;
для ТСП ПТК-01 АС:
— 5,0 с — с диаметром погружной части (4-5) мм;
— 20,0 с — с диаметром погружной части (6-8) мм;
— 40,0 с — с диаметром погружной части (9-10) мм.
За герметичностью к измеряемой среды ПТК-01 АС — герметичны.
По устойчивости к механическим нагрузкам ПТК-01 АС — вибропрочные и виброустойчивые, ударопрочные и сейсмостойкие.

По защищенностью от воздействия окружающей среды ПТК-01 АС защищены от проникновения внутрь пыли и воды, степень защиты — IP-65.
При наличии контакта ПТ с металлической частью защитной арматуры ПТК-01 АС — изолированные и неизолированные.
ПТ изготавливают из кабеля термопарного по ГОСТ 3885 с минеральной изоляцией и термоэлектродами, которые образуют термоэлектрические пары К или N. Диаметр кабеля — 1,5; 2,0; 3,0; 4,5; 6,0; 8,0 мм в зависимости от выполнения ПТК-01 АС.
ПТК-01 АС могут быть изготовлены из термопарного кабеля с оболочкой из сплавов жаростойких до температуры 1000 ° С (аналогичных Inconel 600) и 1260 ° С (аналогичных Pyrosil или Super ХТ).
ПТК-01 АС относятся:
— по режиму применения — к изделиям с непрерывным режимом применения;
— по возможности ремонта и восстановления — к неремонтопригодным и невозобновляемым изделиям;
— по количеству уровней функционирования — до изделий, имеющих три вида функционирования: номинальный уровень, частичный отказ и отказ;
— по количеству функций — к двухфункциональным изделиям;
— по количеству каналов: до одноканальных, двухканальных и трехканальных изделий.
