Модуль контроля тахометрический (МКТ) типа ИДЧО.01 предназначено
для бесконтактного
измерения и контроля частоты вращения роторов вращающихся машин и
механизмов, таких как роторы
турбоагрегаты и вспомогательное оборудование на
электростанциях.
Использовать МКТ ИДЧО.01 можно как автономный модуль, так и в качестве составляющей автоматизированных систем.

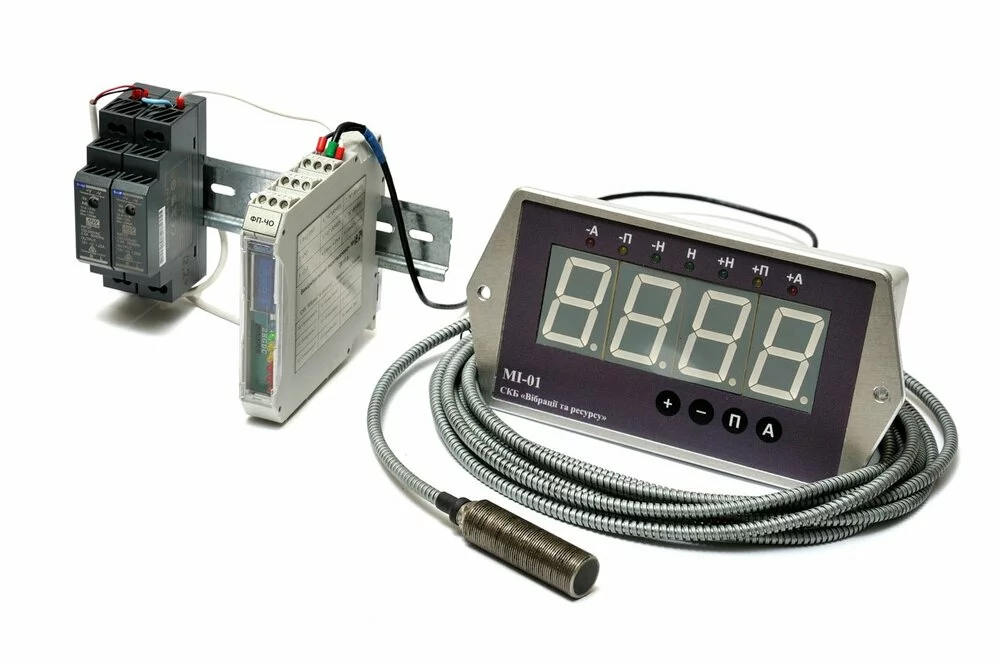

- бесконтактного однокомпонентного вихретокового первичного
измерительного
преобразователя типа ПП-ПП;
- измерительного преобразователя типа ФП-ЧЕ;
- модуль выносной индикации типа МИ-01 (опционально).
МКТ ИДЧО.01 обеспечивает:
- непрерывное измерение частоты вращения роторов вращающихся машин
и механизмов;
- контроль и сигнализацию о превышении опасного и аварийных уровней
частоты вращения;
- передача измеренного значения частоты вращения через
последовательный порт RS-485 на
внешние устройства регистрации и визуализации;
- сигнализацию о неисправности первичного измерительного
преобразователя (далее - ПИП),
наличие короткого замыкания или обрыва линии связи между ПИП и
измерительным преобразователем
(далее - ИП);
- выдачу информации об аварийных событиях и неисправность через
последовательный порт (RS-485) на
внешние устройства регистрации и визуализации;
- формирование дискретных сигналов с событием превышение опасного и
аварийных уровней
частоты вращения;
- формирование аналогового унифицированного сигнала постоянного
тока от 4 мА до 20 мА,
пропорционального измеряемому значению частоты вращения
- выдачу аналогового сигнала по напряжению мгновенных значений
импульсной последовательности
(синхромитка)
- автоматическую проверку исправности функционирования.
|
Диапазон измерения времени вращения, хв-1 |
3-9999 |
|
Погрешность частоты вращения, мин-1: - до 4000, не более, мин-1; - более 4000, не более, мин-1 |
1 2 |
|
Технологический зазор между торцом ПИП и контролирующей поверхностью, мм |
1 |
|
Начальный зазор между торцом ПИП и контролирующей поверхностью, мм |
2±0,5 |
|
Дискретность показаний на жидкокристаллической (ЖК) индикации ИП: - до 100 об/мин; - более 100 об/мин. |
0,1 1 |
|
Время обновления информации на жидкокристаллической индикации, не более, с |
0,5 |
|
Сопротивление нагрузки для выходного сигнала от 4 мА до 20 мА, не более, Ом |
500 |
|
Количество дискретных (логических) выходов |
5 |
|
Выходные дискретные сигналы модуля - постоянное напряжение, не более, В - ток, не более, А |
открытый коллектор 12 1 |
|
Типы цифровых интерфейсов связи |
RS485 (ModBus RTU) |
|
Степень защиты - ПИП - ИП |
IP67 IP20 |
|
Габариты - ПИП диаметр, длина без хвостовика, мм - ИП высота × ширина × глубина, мм |
18, 55 114,5x17,5 x 99 |
|
Маса - ПИП без кабеля, не более, г - ИП, не более, г |
175 125 |
Условия эксплуатации ПИП ПП-ИП:
- температура окружающей среды (воздуха, паров воды, масла) от
минус 30 °С до 100 °С (кратковременно до 120 °С);
- напряженность электромагнитного поля до 400 А/м;
- относительная влажность воздуха до 98% при температуре 35 °С,
допускается конденсат влаги
на поверхности первичного измерительного преобразователя;
- атмосферное давление от 84 кПа до 106,7 кПа.
Условия эксплуатации ИП ФП-ИП:
- температура окружающей среды (воздуха) от 5 °С до 60 °С;
- напряженность электромагнитного поля до 100 А/м;
- относительная влажность воздуха до 80% при температуре 25 °С,
конденсат влаги не допускается;
- атмосферное давление от 84 кПа до 106,7 кПа
Срок службы МКТ ИДЧО.01 10 лет с момента поставки Заказчику.
Гарантийный срок эксплуатации МКТ ИДЧО.01 24 месяцев с момента
ввода в эксплуатацию.
Гарантийный срок хранения МКТ ИДЧО.01 36 месяца с момента при
обретения.
Чтобы заказать модуль контроля перемещения ротора обращайтесь по контактным номерам к нашим менеджерам-консультантам. Они помогут Вам подобрать необходимый модуль и предоставят консультации.
