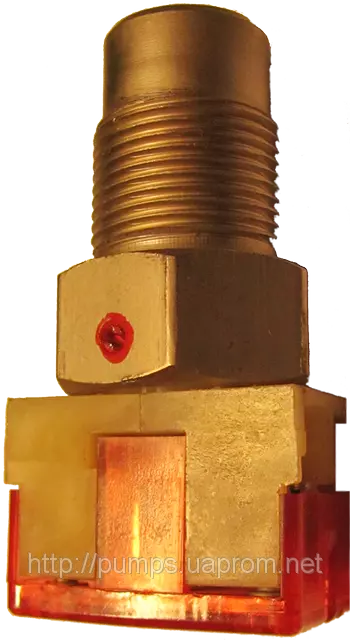

Реле температурне ТРМ11 призначене для застосування в пристроях контролю температури неагресивного рідкого або газового середовища.
Реле температурне ТРМ11 призначений для застосування в пристроях контролю температури неагресивного рідкого або газового середовища та комутації ланцюгів постійного та змінного струму частоти 50 і 60 Гц номінальною напругою до 220 В.
Реле виготовляються відрегульованими на температуру в діапазоні від 25 до 200 °C через кожні 5 °C.
Похибка спрацьовування на будь-якій втомі температури від 25 до 200 °C и диференціал реле даны при швидкості зміни температури робочого середовища не більш ніж 0,5 °C за хвилину.
ТЕХНІЧНІ ДАНІ
| Найменування | Параметри |
| Похибка спрацьовування, °С | ± 4 |
| Диференціал °С | 2-10 |
| Кількість і рід контактів | |
| 1 перемикач; | |
| 1 замикальний; | |
| 1 розмикальний | |
| Номінальна напруга комутованого ланцюга, В: | |
| постійного струму | 24-220 |
| змінного струму частоти 50 і 60 Гц | 24-220 |
| Мінімальна сила струму, комутована контактами, А | 0,1 |
| Тривало допускна сила струму контактів. А. не більш ніж | 2 |
| Потужність, комутована контактами (усього виконання реле), не більш ніж: | |
| в ланцюгах постійного струму за t = 0,5 * 10", Вт | 20 |
| в ланцюгах змінного струму під час cos j = 0.4, В*А | 100 |
| Максимальна потужність, комутована одним контактом у ланцюгах змінного струму під час cos f=0.4 В × A | 250 |
| Комутаційна зносостійкість реле, циклів В, не менш ніж | 200 000 |
| Ступінь захисту реле | IP30 |
| Маса реле, кг, не більш ніж | 0,110 |
Допускається пропорційно терміну експлуатації збільшення похибки спрацьовування до ± 6 °C.
Принцип дії
Принцип дії реле ґрунтується на властивостях термомагнітного матеріалу змінювати свою магнітну проникність зі зміною температури.
ОТРИМНІ ПОКАЗАННЯ ЕКСПЛУАТАЦІЇ
Під час експлуатації реле регламентні роботи не виробляються (реле не ремонтно).
Реле кріпиться так, щоб трубка корпусу з різзю була занурена в робоче середовище не менш ніж на 20 мм, водночас момент затягування має бути не більш ніж 31,4 Н·м (320 кгс*см).
Максимальний тиск робочого середовища — 490,3 кПа (5 кгс/см)2).
Реле мають встановлювати в нарізне отвір деталі, виготовленої з немагнітного матеріалу. Допускається використання деталі з феромагнітного матеріалу завтовшки не більш ніж 5 мм. На відстані 40 мм від поверхні нарізної частини реле завдовжки 24-29 мм, зокрема занурене в контрольоване середовище, не має бути феромагнітні матеріали або джерела магнітного поля.
Температура встановлення реле настроюється на підприємстві-виробнику в кремнійорганічній рідині. Допускається переналаштування температури встановлення споживачем у межах ±5 «С, водночас виробник не відповідає за точність налаштування.
