©Тепличний термос-модуль серії «КонРіт»

Партнерська Платформа УІТ КІТ

Програма пріоритетних інвестиційних проектів
для зростання «людського капіталу» в Україне

Українські Інноваційні Технології «Живе повітря»

Кооперація сімейних фермерських господарств України

©Тепличний термос-модуль серії «КонРіт»

ДВА варіанта теплопостачання

тепличного термос-модуля серії «КонРіт»

АБО

за погодженням партнерської сторони

модернізований I-й варіант теплопостачання

тепличного термос-модуля серії «КонРіт»

Міні-ТЕЦ (мікро теплоелектроцентраль)

Автономне міні джерело електроживлення та теплової енергії

Може завжди працювати і вдень, і вночі, у будь-яких погодних умовах!

Нижче за текстом Ви зможете ознайомитися із загальною темою даної техн.інфо.

Інвестиційний проект

► Тема спільного інвестиційного проекту.
• Комплексне матеріально-технічне забезпечення спільного виробничого процесу на створення енергозберігаючих тепличних комплексів фермерських господарств:
- Спеціальна конструкція плівкової теплиці, яка має дуже високі теплоізоляційні властивості за рахунок повітряного простору між двома шарами спеціально створеною трьохшарової повітряно-пуширкової плівки і як наслідок це практично зводить до мінімальних тепловтрат щодо загального особливого опалення теплічного термос-модуля;
- Блоково-модульні системи щодо конвективно-радіаційного опалення тепличного комплексу з функцією підігріву ґрунту для прискорення росту та репродукування рослин;
- Мобільні модулі щодо створення не тільки спеціального мікроклімату в теплицях а й створення екологічно безпечного способу дезінфекції повітря у тепличних модулях;
- Штучний ґрунт для закритого ґрунту, який забезпечує необхідну вологоємність та зберігає поживні речовини для вирощування різних культур у тепличних умовах;
- Рідкі суміші гумінових кислот у вигляді складних високомолекулярних сполук, які несуть у собі різні функціональні групи щодо їх застосування як регулятора росту для різних овочевих, плодово-ягідних, лікарських та декоративних культур;
- Органомінеральні еко-добрива з високим вмістом гумінових речовин у відсотковому відношенні у перерахунку на суху речовину, які дають можливість впливати на ґрунт та рослини на біохімічному та мікробіологічному рівні та як наслідок природно можна отримувати досить високий та екологічно чистий урожай тепличної продукції;
- Крапельно-дозаторні системи щодо повільного надходження води заданими порціями безпосередньо в прикореневу зону рослин, як з різними добривами так і без них.

► Спільне ділове співробітництво та надійне бізнес-партнерство.
• На взаємовигідних умовах справжні бізнес-партнери спільно поєднують свої технічні та фінансові можливості на комплексно-повне створення енергозберігаючих тепличних модульних комплексів із застосуванням інноваційних технологій та методів тощо «секрету виробництва (ноу-хау)» де реально дозволить сімейному фермерському господарству значно скоротити собівартість культур, що вирощуються, і зробити їх більш конкурентоспроможними на аграрних ринках, які згодом природно будуть за фактом вигравати не тільки за ціною, а й за якістю, а це власне кажучи і є найголовнішим якісним показником, який впливає на безпечне споживання тепличної продукції.

С повагою прихильники розвитку сучасного тепличного виробництва.

Енергоефективні теплиці фермерського господарства

Блоково-модульні системи опалення тепличного комплексу

з функцією підігріву ґрунту для прискорення росту та репродукування рослин

Багатофункціональні технології

щодо створення спеціального мікроклімату

та екологічно безпечного способу дезінфекції повітря у теплицях

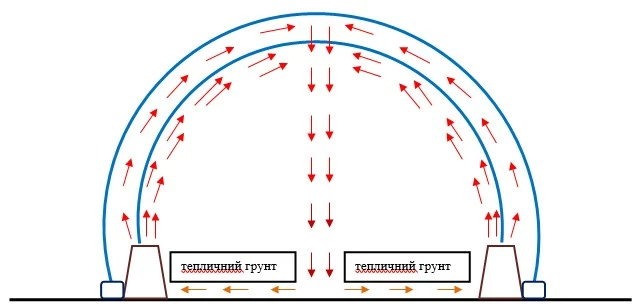

Ескізна схема тепличного термос-модуля серії «КонРіт»

Технологічність обладнання

тепличного термос-модуля серії «КонРіт»

• Для створення спеціальної теплиці-термос та збільшення її продуктивності використовується особлива конструкція, яка має високі теплоізоляційні властивості за рахунок повітряного простору між двома шарами спеціально створеною трьохшарової повітряно-пуширкової плівки при цьому враховуються її додаткові властивості щодо ефективної світлопропускності та термостійкості, тобто технологія створення каркасно-модульних тепличних комплексів щодо фермерських господарств унікальна тим, що на одиницю виробництва продукції йде мінімальна кількість витрат.
• Блоково-модульна система опалення забезпечує рівномірно м'який обігрів усієї теплиці як за її площею так і об'ємом де ефективно продовжується час використання особливого теплового агента при цьому система не пересушує повітря і сприяє підтримці постійного рівня вологості, а також вона має додаткову функцію підігріву тепличного ґрунту щодо прискорення процесів росту та репродукування рослин.
• Мобільні модулі створюють не лише спеціальний мікроклімат у теплиці за рахунок застосування екологічно безпечного методу дезінфекції повітря, але й виробляють додатково захист тепличних рослин від шкідників за рахунок природно комплексного повітряного агента, а саме інактиваційних конвективних теплих потоків, які збагачені не тільки негативно-зарядженими іонами парів солі такими як іонами Na, CI, J та іншими корисними елементами парів солі, але і при необхідності можуть додатково збагачуватися летючими фітонцидами рослинного походження, де їх ефективний вплив за фактом дуже позитивно позначається не тільки на сам процес екологічно безпечного способу дезінфекції повітря але і на сам організм людини загалом.

Технологічна експлуатація теплеобладнання: Варіант № 1.

Тепла хвиля пірамід серії «Κόνων»

• © Станція теплопостачання серії «Κόνων».
• Габаритні розміри корпусу станції, мм:
- H (загальна висота) –1400;
- А (нижня основа) –270х270;
- В (верхня основа) –170хх170.
- Максимальна потужність навантаження (2шт), кВт – 3,6+15-20%.
- Діапазон напруги в електромережі, В – 190-240 (50Гц).
► Фактичне споживання електроенергії (2шт), кВт/год:
* Денний час доби (тобто від сходу до заходу плюс ранкові та вечірні сутінки) – 1,8-2,2;
* Темний час доби (тобто від кінця вечірніх сутінків до початку ранкових сутінків) - 2,2-2,6.

• © Підлоговий водяний конвектор із природною конвекцією серії «Κόνων».
- Габаритні розміри системи опалення:
* Висота «піраміди», мм – 450;
* Основа верх/низ, мм – 50/250;
* Довжина модулів опалення, м - 24 (2х12).
- Загальна площа ІЧ випромінювання променистих потоків: 17м2.
- Спектральний діапазон далеких хвиль ІЧ випромінювання: 50-70мкм.
- Інтенсивність дії ІЧ теплового випромінювання: 80-90Вт/м2.
- Коефіцієнт теплового випромінювання (або ступінь чорноти): 0,87-0,95ε.
- Температура випромінюючої поверхні теплоакумулятора: 40-50°С.
- Температура вертикально-висхідних конвективних потоків: 30-40°С.
- Швидкість виходу вертикально-висхідних повітряних потоків: 0,3-0,6 м/с.
- Природна конвекція (створення об'єму) повітряних потоків: 1150-1250м3/год.

P.S. Додаткова функціональна опція:

+ Водяні теплі підлоги для теплиць - це є раціональність і економічність...

* тобто водяний підігрів грунту в теплиці вважається найбільш надійним і ефективним…

• © Конвективно-радіаційна піраміда серії «Κόνων».
- Габаритні розміри системи опалення.
* Висота "піраміди", мм - 570.
* Основа верх/низ, мм – 80/280.
* Довжина модулів опалення, м – 8 (4х2).
- Максимальна потужність навантаження (4шт), кВт - 4,0 +15-20%.
► Фактичне споживання електроенергії (4шт), кВт/год:
* Денний час доби (тобто від сходу до заходу плюс ранкові та вечірні сутінки) – 1,2-2,0;
* Темний час доби (тобто від кінця вечірніх сутінків до початку ранкових сутінків) - 2,0-2,8.
- Діапазон робочої напруги в електромережі, В – 190-240 (50Гц).
* Технологія створення спеціального мікроклімату
* Екологічно безпечний спосіб дезінфекції повітря
- Кут розсіювання теплових потоків ІЧ випромінювання до 360°.
- Спектральний діапазон далеких хвиль ІЧ випромінювання: 50-70мкм.
- Інтенсивність дії ІЧ теплового випромінювання: 80-90Вт/м2.
- Сумарна загальна площа ІЧ випромінювання променистих потоків: 8,8м2.
- Коефіцієнт теплового випромінювання (або ступінь чорноти): 0,87-0,95ε.
- Температура випромінюючої поверхні теплоакумулятора: 50-60°С.
- Температура вертикально-висхідних конвективних потоків: 40-50°С.
- Швидкість виходу вертикально-висхідних повітряних потоків: 0,6-0,9м/с.
- Загальний обсяг створюваних конвекційно-повітряних потоків: 240-600м3/год.

P.S. Додаткова функціональна опція:

+ Повітряний підігрів ґрунту в теплиці - це є раціональність і економічність...

* тобто  повітряний підігрів грунту в теплиці вважається найбільш надійним і ефективним…

Усі інноваційні технології захищені різними юридичними методами

Крізь темряву до перемоги

Як пережити «блекаут» в Україні

Міні-ТЕЦ (мікро теплоелектроцентраль)

Термоелектрогенератор – Термоелектричний модуль

Автономне міні джерело електроживлення та теплової енергії

Може завжди працювати і вдень і вночі – у будь-яких погодних умовах

Багатоступінчаста модульно-імпульсна система інерційного принципу дії

Термоелектричний струм – перехід теплової енергії в електричну «Ефект Зеєбека»

Інноваційні шляхи вирішення енергоефективності – Утилізація інерційної теплової енергії

Каскадно-модульна система рекуперації інерційно-імпульсних теплових потоків – це є повний цикл замкнутого технологічного процесу практичного перетворення об'ємної теплової енергії на електричну з наступним її подачею на акумуляторну станцію тобто йде постійний контрольований процес підзарядки акумуляторних блоків із заданим значенням оптимальної величини постійного струму для режиму зарядки акумуляторної станції, яка максимально забезпечує повністю автоматичну роботу розрахункового інвертора (перетворювача напруги) з 12В на 220В (50Гц) з чистою синусоїдою 400-600Вт для еко-ефективних технологічних процесів безпосередньо мобільних блочно-модульних загальних систем оздоровчого опалення типу «гіпокауст», а саме на конструтивному прикладі конвективно-радіаційної піраміди серії «Κόνων» у сферах ЖКГ та АПК...

 _____________________________

Технологічна експлуатація теплеобладнання: Варіант № 2.

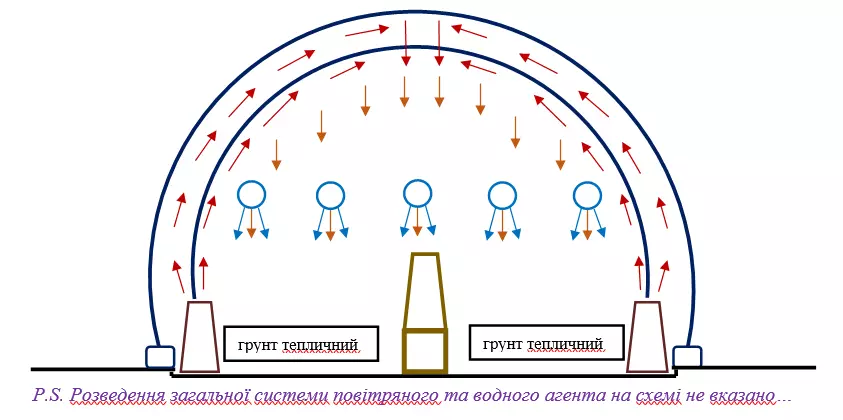

Ескизна схема

обладнання теплопостачання

тепличного термос-модуля серії «КонРіт»

_________________

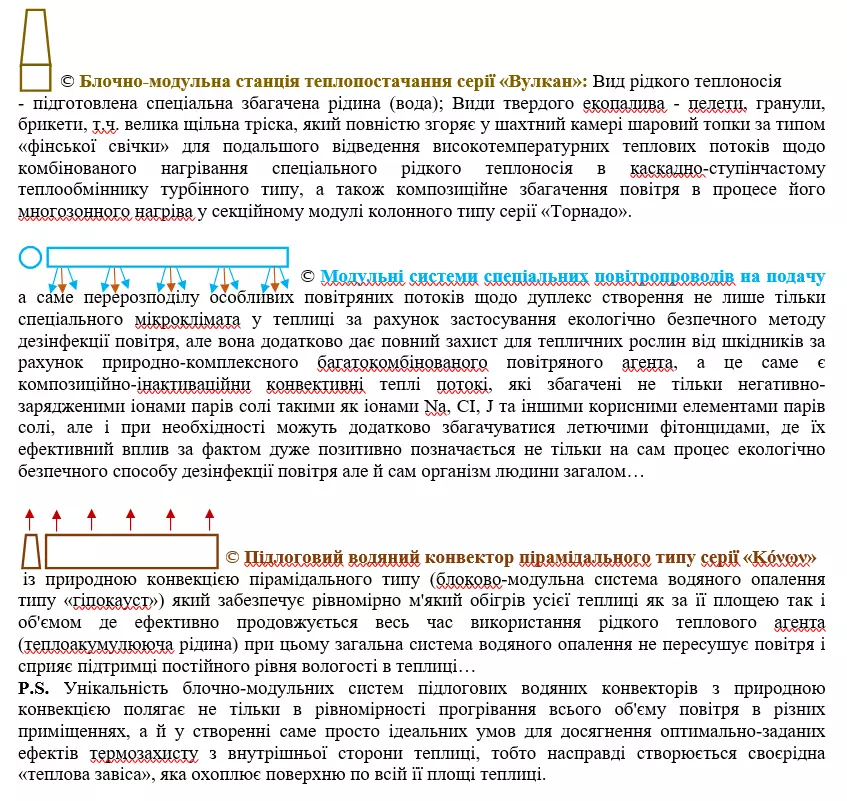

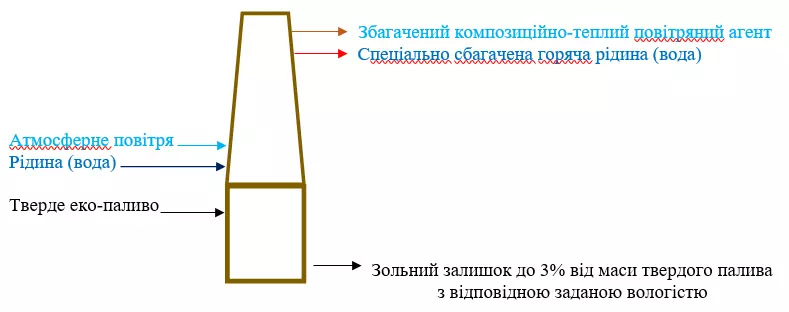

Ескізна технологічна схема

Блочно-модульной станції теплопостачання серії «Вулкан»

 з функцією створення джерела автономного електроживлення

на створення спеціального розрахункового рівня освітленості для теплиць

у темний час доби де значно збільшує фазу зростання до максимально допустимої

іншими словами по факту: є світло - зростання йде, немає світла - зростання зупиняється.

 P.S. Розташування термогенераторів Зеєбека SP1848 (Елементів Пельтьє) на схемі не показано…

Технологічність обладнання тепличного термос-модуля серії  «КонРіт»

P.S. Додаткова функціональна опція:

+ Водяні теплі підлоги для теплиць - це є раціональність і економічність...

* тобто водяний підігрів грунту в теплиці вважається найбільш надійним і ефективним…

P.S. Додаткова функціональна опція:

+ Повітряний підігрів ґрунту в теплиці - це є раціональність і економічність...

* тобто  повітряний підігрів грунту в теплиці вважається найбільш надійним і ефективним…

Усі інноваційні технології захищені різними юридичними методами

Електрична енергія із теплової…

► Термогенератор Зеєбека SP1848 (Елемент Пельтьє).

Тип – Модуль.

Тип модуля – Силовий.

- Робоча напруга при зарядці від тепла 5 В, при нагріванні/охолодженні до 36 В.

- Сила струму до 15 А (при додатковому тепловідводі до 30 А).

* Термоелектричний генератор SP1848-27145 - модуль на основі ефекту Пельтьє-Зеєбека виготовлений та оптимізований для генерації електрики з теплової енергії, від гарячих поверхонь типу печей, камінів, багать, примусів, свічок, сонячної радіації тощо.

* Застосування: сучасне автономне джерело живлення (тобто альтернативний зарядний пристрій) для мобільних телефонів, ліхтариків, світлодіодних ламп, електронних модулів керування тощо…

• Характеристики термоелектричного генератора (1^-го модуля) SP1848-27145:

- Максимальна напруга, що видається: DC 4,8 В;

- Максимальний струм: 669 мA;

- Максимальна продуктивність: 3,4 Вт;

- Вид модуля: однокаскадний;

- Робоча температура до 150 градусів;

- Розміри модуля: 40 x 40 х 4 мм.

• Перевага термоелектричних модулів:

- Працює завжди і скрізь, де є тепло та холод;

- Безшумність, висока надійність та довговічність;

- Відсутність вібрацій та рухомих, зношуваних частин;

- Можливість каскадного з'єднання - послідовно, паралельно, групи.

• Технічні дані від виробника:

- Різниця температур 20 градусів: напруга 0,97 В струм під навантаженням: 225 мА;

- Різниця температур 40 градусів: напруга 1,8 В струм під навантаженням: 368 мA;

- Різниця температур 60 градусів: напруга 2,4 В струм під навантаженням: 469 мA;

- Різниця температур 80 градусів: напруга 3,6 В струм під навантаженням: 558 мA;

- Різниця температур 100 градусів: напруга 4,8 В струм під навантаженням: 669 мА.
