ВКОМц 250 Вентс

ВЕНТС ВКОМц 250

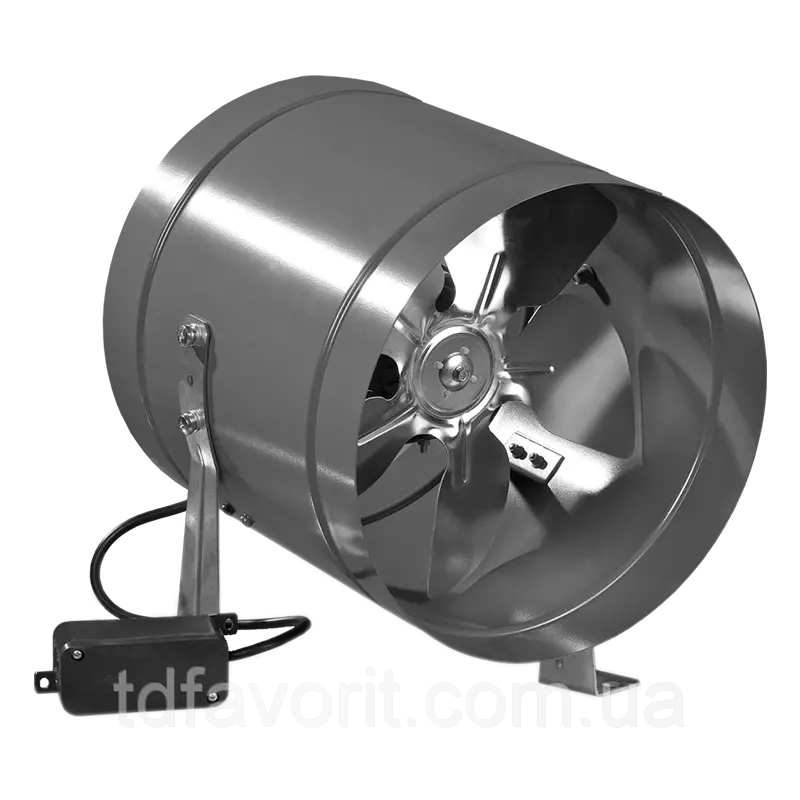

Осевой вентилятор ВЕНТС ВКОМц 250 позволяет достичь высокой производительности работы системы вентиляции с низким сопротивлением. Отличие вентилятора в линейке осевых устройств – канальный монтаж (встраивание в круглый канал вентиляции). Эргономичная конструкция устройства делает его простым и компактным, а выгодная цена – отличным качественным решением. Диаметр монтажного патрубка (корпуса) составляет 250 мм.

Корпус ВКОМц изготавливается с оцинкованного металла который не подвергается атмосферному влиянию

Типы систем, в которых применяются вентиляторы

· Вытяжные;

· Приточно-вытяжные.

Особенности конструкции, материалы

Промышленные вентиляторы данной модели изготавливаются из стали. Дополнительно корпус устройства покрывается полимерной краской, которая обеспечивает защиту от коррозии, и как следствие – долговечность элементов. Для конструирования крыльчатки вентилятора применяется алюминий.

Двигатель

В действие осевой вентилятор ВЕНТС ВКОМц 250 приводится двигателем (асинхронный однофазный двигатель). Установка его выполнена с применением подшипников качения. Благодаря подшипникам двигатель имеет увеличенный срок эксплуатации. Безопасность его обеспечена системой защиты от перегрева (после ее срабатывания двигатель запускается автоматически).

Питание

Питание вентилятора производится от сети с напряжением 230 В. Подключение выполняется через коробку с клеммами, от которой тянется выносной шнур для включения в сеть пользователем.

Регуляторы – как дополнение

Осевые вентиляторы ВЕНТС ВКОМц 250 могут работать с регулятором. Мощность работы устройства можно регулировать плавно или ступенчато, в зависимости от модели регулирующего устройства. Купить нужное устройство также можно у нас. Подобрав подходящую его модель, можно включить в управление группу вентиляторов.

Особенности монтажа

Для монтажа в канал вентиляции (воздуховод) применяются:

· Редукторы (переходники) марки РМ (стальные) или РМ…ц (оцинкованная сталь);

· Настенные кронштейны (упрощают крепление вентилятора)

Технические характеристики осевых вентиляторов

Модель
Напряжение
Потребляемая

мощность
Ток
Макс.

расход

воздуха
Частота

вращения
Уровень

звукового

давления

на расст. 3 м
Максимальная

температура

перемещаемого

воздуха
Защита
Вес

В
Вт
А
м3/ч
об/мин
дБ(А)
°C

кг

ВКОМц 150
230
36
0,26
200
1300
33
40
IP X4
1,8

ВКОМц 200
230
43
0,28
405
1300
32
40
IP X4
2,4

ВКОМц 250
230
68
0,48
1070
1300
48
40
IP X4
3,7

ВКОМц 315
230
110
0,75
1700
1300
54
40
IP X4
4,9

Монтажные особенности осевого вентилятора ВКОМц 250 Для соединения вентиляторов ВКОМц с воздуховодами диаметром 250 мм предусмотрены редукторы РМ (из стали с полимерным покрытием) и РМ … ц, (из оцинкованной стали). В комплект поставки ВКОМк входят монтажные кронштейны. Подача питания на вентилятор осуществляется через выносную клеммную коробку.

Модель
Размеры, мм

?D
B
L
L1
L3

ВКОМц 150
162
183
220
40
30

ВКОМц 200
208
228
220
40
30

ВКОМц 250
262
283
270
55
30

ВКОМц 315
315
337
278
55
40

ВЕНТС ВКОМц 250:

- канальный осевой вентилятор;

- для воздуховодов диаметром 250 мм;

- максимальная производительность 405 м?/час;

- стальной корпус.

ОСОБЕННОСТИ

В комплект поставки включены монтажные кронштейны, однако не идут регуляторы скорости воздушного потока. Это является преимуществом серии, так как вы можете выбрать совместимый регулятор на свой вкус - с плавной или поступенчатой регуляцией. К тому же, можно наладить систему контроля и управления сразу несколькими вентиляторами, что гораздо удобнее, чем руководить каждым в отдельности. Не требует специализированного ухода, кроме чистки, наравне с остальными элементами системы.

К - кронштейны для крепежа корпуса.

Ц - материал корпуса - оцинкованная сталь.

РМ - редуктор с полимерным покрытием.

РМц - редуктор из оцинкованной стали.

150 - соответствует диаметру патрубка 162 мм.

200 - соответствует диаметру патрубка 208 мм.

250 - соответствует диаметру патрубка 262 мм.

315 - соответствует диаметру патрубка 312/315 мм.

Название характеристики
Значение характеристики

Производитель:
ВЕНТС

Максимальный расход воздуха, м3/ч:
1070.0

Напряжение, В\50Гц:
230

Потребляемая мощность, Вт:
68

Ток, А:
0,48

Частота вращения, мин-1:
1300

Уровень звукового давления на расст. 3 м, дБ(А):
48

Класс защиты:
IP X4

Частота вращения, мин-1:
1300

Макс. темп. перемещаемого воздуха, С:
40

Масса, кг:
3,7
