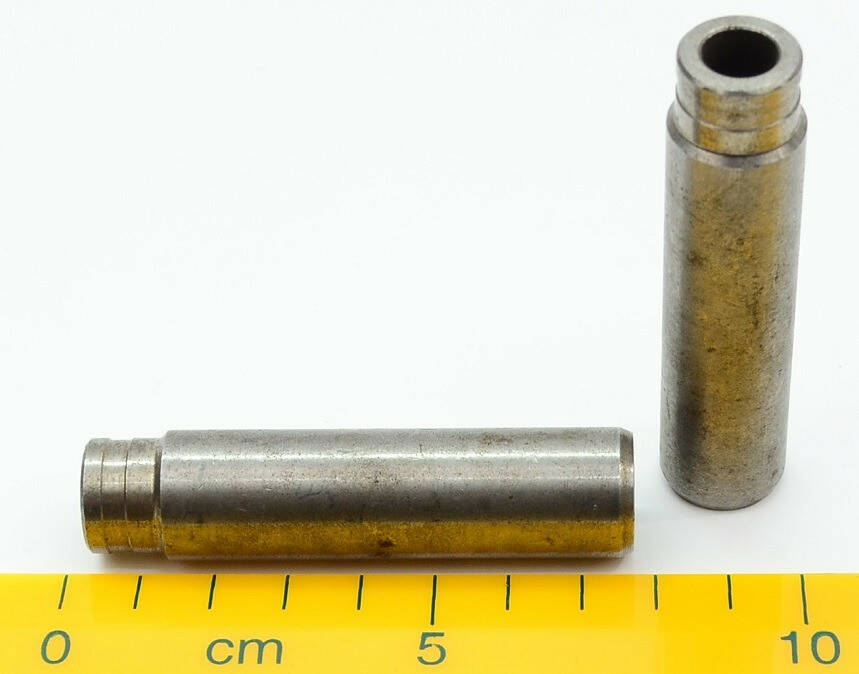

Втулка клапана направл. (пр-во КамАЗ) - 740-1007032

Втулка клапана направляющая КАМАЗ. Исполнение втулок под сальник клапана. Направляющие втулки клапанов во всех двигателях изготовляют в виде отдельных деталей. В двигателях отечественных автомобилей используют гладкие, менее трудоемкие втулки, обрабатываемые на бесцентровых шлифовальных станках. Направляющие втулки с внешним ограничительным буртиком позволяют центрировать клапанную пружину, удобны при запрессовке, но в изготовлении они более сложны. Целесообразнее поэтому вместо буртика протачивать на втулке канавку под ограничительное кольцо , как делают это у втулок верхнеклапанных двигателей Направляющие втулки нередко используют для защиты стержней выпускных клапанов от воздействия горячего потока отработавших газов. В этих случаях они делаются несколько длиннее направляющих втулок впускных клапанов, больше последних выдвигаются в каналы отвода газов и ближе, следовательно, подходят к головкам клапанов. Чтобы избежать заедания во втулке, стержень клапана выполняют с меньшим диаметром у головки , или втулку со стороны, обращенной к головке клапана, немного растачивают . Глубокая посадка направляющей втулки впускного клапана не применяется, поскольку это увеличивает сопротивление на впуске.
