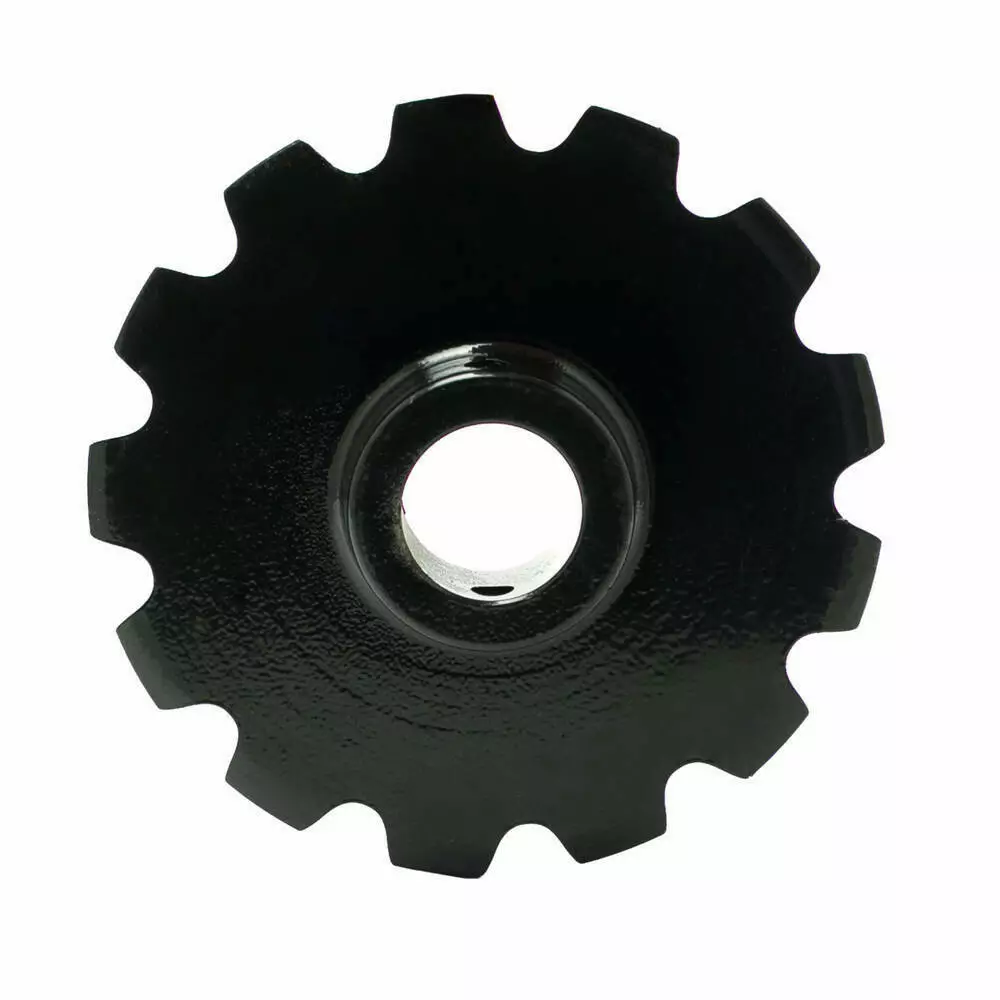

Зірочка Claas 0005571070 (557107) Z=13, d=25 мм

Зірочка Claas 0005571070 (557107) — це компактний елемент ланцюгової передачі (Z=13), призначений для трансмісій зернозбиральних комбайнів серії Tucano. Деталь монтується на вал діаметром 25 мм і має особливість у вигляді двох кріпильних отворів (6 мм) на маточині для фіксації. Зірочка забезпечує надійну передачу крутного моменту в вузлах з обмеженим простором.

Технічні характеристики

• Оригінальні номери (OEM): 0005571070, 0005571071, 557107, 557107.0, 557107.1
• Кількість зубів (Z): 13
• Внутрішній діаметр (d): 25 мм (посадковий)
• Зовнішній діаметр (D): 114 мм
• Загальна висота (H): 20 мм

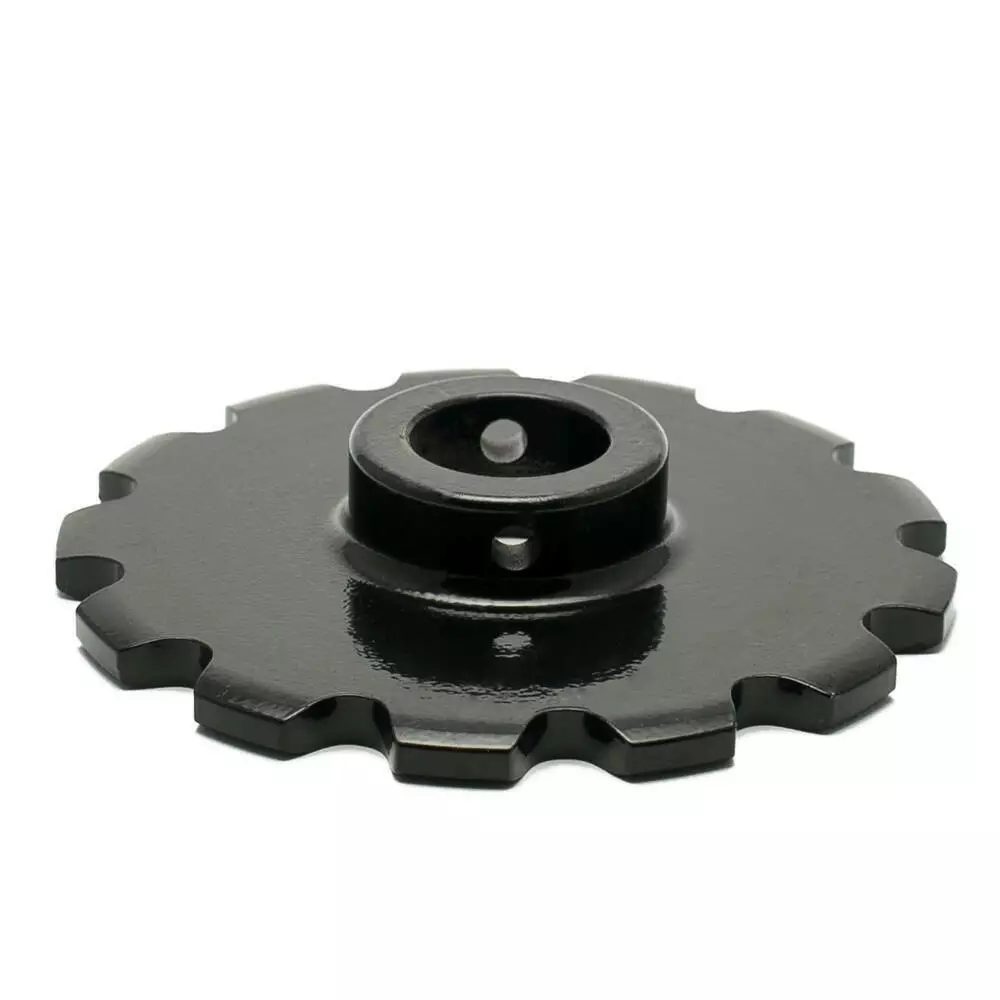

• Кріплення: 2 отвори діаметром 6 мм
• Діаметр маточини (D1): 39 мм
• Ширина профілю зуба (Tw): 7 мм

Сумісність з технікою Claas

Зірочка 0005571070 використовується переважно на потужних моделях Tucano з гібридною системою обмолоту:

• Tucano 400 серія: Tucano 470, Tucano 470 ARS, Tucano 480.

Функції та Переваги

Використання оригінальної деталі 557107.1 гарантує коректну роботу приводу:

• Компактність: Малий діаметр (Z=13) дозволяє забезпечити необхідне передавальне число в компактних вузлах приводу.
• Надійна фіксація: Наявність монтажних отворів дозволяє жорстко зафіксувати зірочку на валу, запобігаючи осьовому зміщенню під час вібрацій.
• Точність профілю: Зуби розраховані на роботу з вузьким ланцюгом (ширина профілю 7 мм), що забезпечує плавний хід.

Вузол розміщення

Зірочка 0005571070 є компонентом допоміжних приводів комбайна. Завдяки специфічному кріпленню, вона часто встановлюється на проміжні вали або вали приводу датчиків/розкидачів у моделях Tucano 470/480.

Альтернативні назви

• Зірочка ланцюгова Z13 d25
• Мала привідна шестерня
• Зірочка з отворами кріплення
• Claas 557107

Висновок

Навіть незначне пошкодження зубів малої зірочки може призвести до прискореного зносу всього ланцюгового контуру. Рекомендуємо проводити візуальний огляд деталі 0005571070 під час планового ТО. Обирайте перевірені запчастини для стабільної роботи вашого Tucano.
