Соединение 1
Наружная резьба NPT
Форма уплотнения 1
Резьбовое уплотнение
Соединение 2
Метрическая гаечная резьба
Форма уплотнения 2
Наружный конус 24° с кольцом круглого сечения
Модель

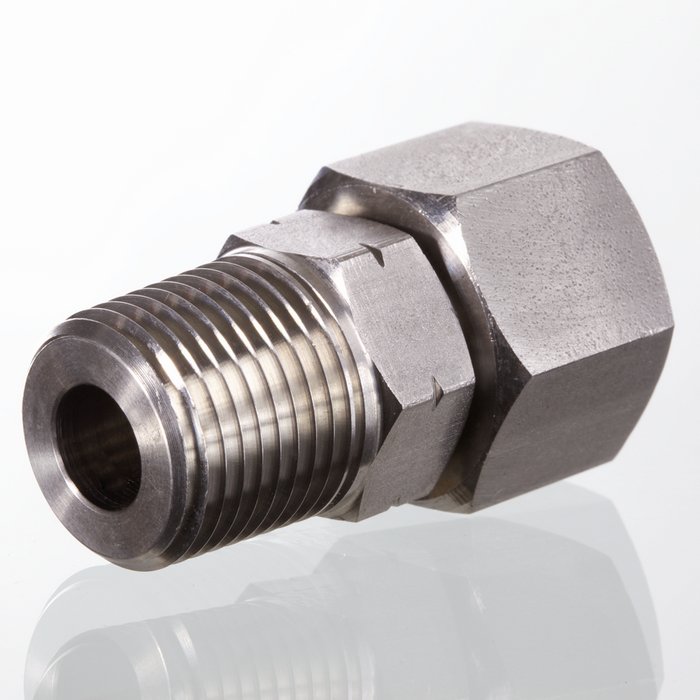

Ввертное резьбовое соединение
Конструкция
прямые
_____
DIN 2353
ISO 8434-1
Материал
Сталь
Защита поверхности
Гальваническое покрытие

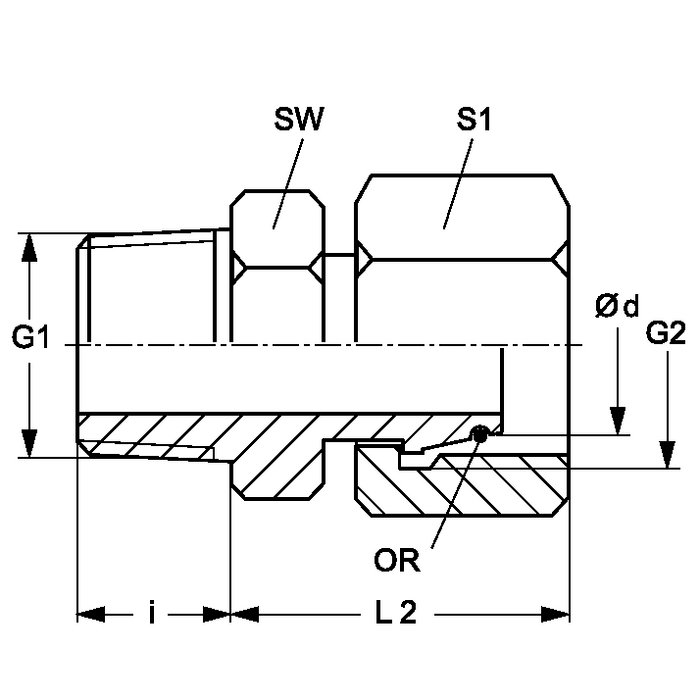

| Наименование | Серия | Рабочее давление, бар | Ø d mm |
G1 | G2 | i mm |
L2 mm |
SW mm |
S1 | Кольцо круглого сечения |
|---|---|---|---|---|---|---|---|---|---|---|
| AOVN NW 04 L | L | PN 315 | 6 | 1/8" -27 NPT | M 12 x 1,5 | 10.0 | 20.5 | 11 | 14 | 4.0 x 1.5 |
| AOVN NW 06 L | L | PN 315 | 8 | 1/4" -18 NPT | M 14 x 1.5 | 15 | 22.5 | 14 | 17 | 6.0 x 1.5 |
| AOVN NW 08 L | L | PN 315 | 10 | 1/4" -18 NPT | M 16 x 1.5 | 15 | 23 | 14 | 19 | 7.5 x 1.5 |
| AOVN NW 10 L | L | PN 315 | 12 | 3/8" -18 NPT | M 18 x 1,5 | 15 | 24.7 | 19 | 22 | 9.0 x 1.5 |
| AOVN NW 13 L | L | PN 315 | 15 | 1/2" -14 NPT | M 22 x 1.5 | 20 | 29.5 | 22 | 27 | 12.0 x 2.0 |
| AOVN NW 16 L | L | PN 315 | 18 | 1/2" -14 NPT | M 26 x 1,5 | 20 | 29 | 24 | 32 | 15.0 x 2.0 |
| AOVN NW 20 L | L | PN 160 | 22 | 3/4" -14 NPT | M 30 x 2 | 20 | 32 | 27 | 36 | 20.0 x 2.0 |
| AOVN NW 25 L | L | PN 160 | 28 | 1" -11.5 NPT | M 36 x 2 | 25 | 36 | 36 | 41 | 26.0 x 2.0 |
| AOVN NW 32 L | L | PN 160 | 35 | 1.1/4" -11.5 NPT | M 45 x 2 | 25.5 | 40 | 46 | 50 | 32.0 x 2.5 |
| AOVN NW 40 L | L | PN 160 | 42 | 1.1/2" -11.5 NPT | M 52 x 2 | 26.0 | 42.5 | 50 | 60 | 38.0 x 2.5 |
| AOVN NW 03 S | S | PN 630 | 6 | 1/4" -18 NPT | M 14 x 1.5 | 15 | 22.5 | 14 | 17 | 4.0 x 1.5 |
| AOVN NW 04 S | S | PN 630 | 8 | 1/4" -18 NPT | M 16 x 1.5 | 15 | 23 | 14 | 19 | 6.0 x 1.5 |
| AOVN NW 06 S | S | PN 630 | 10 | 3/8" -18 NPT | M 18 x 1,5 | 15 | 25.2 | 19 | 22 | 7.5 x 1.5 |
| AOVN NW 08 S | S | PN 630 | 12 | 3/8" -18 NPT | M 20 x 1.5 | 15 | 25.2 | 19 | 24 | 9.0 x 1.5 |
| AOVN NW 10 S | S | PN 630 | 14 | 1/2" -14 NPT | M 22 x 1.5 | 20 | 26.7 | 22 | 27 | 10.0 x 2.0 |
| AOVN NW 13 S | S | PN 400 | 16 | 1/2" -14 NPT | M 24 x 1.5 | 20 | 31 | 22 | 30 | 12.0 x 2.0 |
| AOVN NW 16 S | S | PN 400 | 20 | 3/4" -14 NPT | M 30 x 2 | 20 | 34 | 27 | 36 | 16.3 x 2.4 |
| AOVN NW 20 S | S | PN 400 | 25 | 1" -11.5 NPT | M 36 x 2 | 25 | 38.5 | 36 | 46 | 20.3 x 2.4 |
| AOVN NW 25 S | S | PN 400 | 30 | 1.1/4" -11.5 NPT | M 42 x 2 | 25.5 | 45 | 46 | 50 | 25.3 x 2.4 |
| AOVN NW 32 S | S | PN 315 | 38 | 1.1/2" -11.5 NPT | M 52 x 2 | 26.0 | 47.5 | 50 | 60 | 33.3 x 2.4 |
