Соединение 1
Метрическая наружная резьба, коническая
Форма уплотнения 1
Резьбовое уплотнение
Соединение 2 + 3
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2 + 3
Внутренний конус 24°
Модель
Ввертное резьбовое соединение
Конструкция

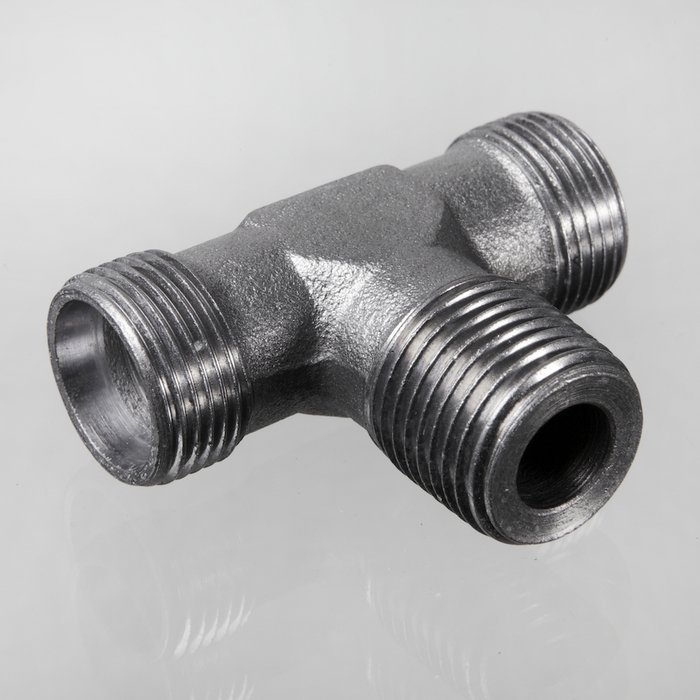

T-образная форма
_____
DIN 2353
ISO 8434-1
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
Сталь
Защита поверхности
Гальваническое покрытие

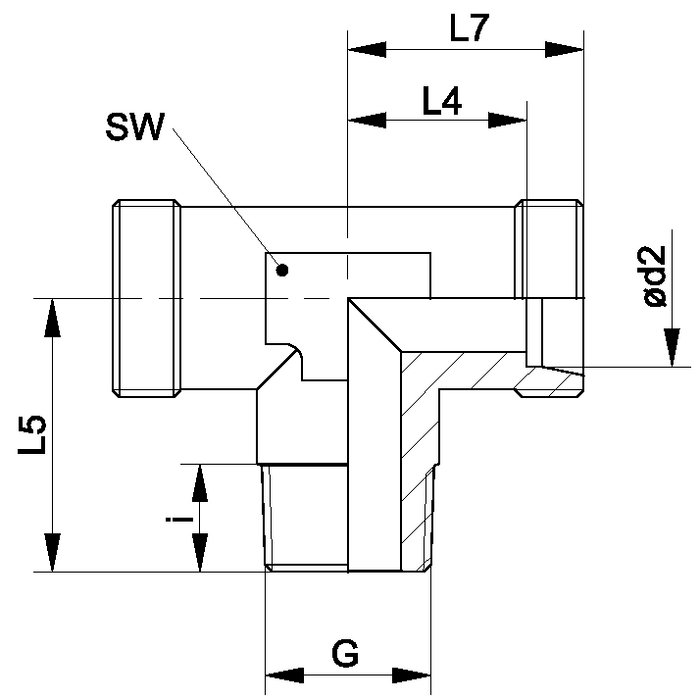

| Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
G | i mm |
L4 mm |
L5 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|
| XTM 04 LL | LL | PN 100 | 4 | M 8 x 1 K | 8 | 11.0 | 17 | 15 | 9 |
| XTM 05 LL | LL | PN 100 | 5 | M 8 x 1 K | 8 | 9.5 | 17 | 15 | 9 |
| XTM 06 LL | LL | PN 100 | 6 | M 10 x 1 K | 8 | 9.5 | 17 | 15 | 9 |
| XTM 08 LL | LL | PN 100 | 8 | M 10 x 1 K | 8 | 11.5 | 20 | 17 | 12 |
| XTM NW 04 HL | L | PN 315 | 6 | M 10 x 1 K | 8 | 12.0 | 20 | 19 | 12 |
| XTM NW 06 HL | L | PN 315 | 8 | M 12 x 1.5 K | 12 | 14.0 | 26 | 21 | 12 |
| XTM NW 08 HL | L | PN 315 | 10 | M 14 x 1.5 K | 12 | 15.0 | 27 | 22 | 14 |
| XTM NW 10 HL | L | PN 315 | 12 | M 16 x 1.5 K | 12 | 17.0 | 28 | 24 | 17 |
| XTM NW 13 HL | L | PN 315 | 15 | M 18 x 1.5 K | 12 | 21.0 | 32 | 28 | 19 |
| XTM NW 16 HL | L | PN 315 | 18 | M 22 x 1.5 K | 14 | 23.5 | 34 | 31 | 24 |
| XTM NW 03 HS | S | PN 400 | 6 | M 12 x 1.5 K | 12 | 16.0 | 26 | 23 | 12 |
| XTM NW 04 HS | S | PN 400 | 8 | M 14 x 1.5 K | 12 | 17.0 | 26 | 24 | 14 |
| XTM NW 06 HS | S | PN 400 | 10 | M 16 x 1.5 K | 12 | 17.5 | 27 | 25 | 17 |
| XTM NW 08 HS | S | PN 400 | 12 | M 18 x 1.5 K | 12 | 21.5 | 28 | 29 | 19 |
| XTM NW 10 HS | S | PN 400 | 14 | M 20 x 1.5 K | 14 | 22.0 | 32 | 30 | 19 |
| XTM NW 13 HS | S | PN 400 | 16 | M 22 x 1.5 K | 14 | 24.5 | 32 | 33 | 24 |
