Соединение 1
Наружная резьба NPT
Форма уплотнения 1
Резьбовое уплотнение
Соединение 2 + 3
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2 + 3
Внутренний конус 24°
Модель

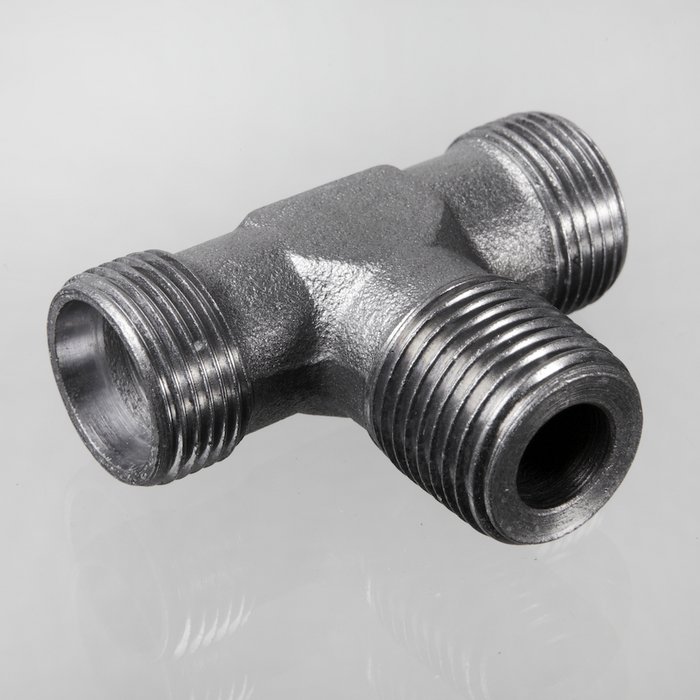

Ввертное резьбовое соединение
Конструкция
T-образная форма
_____
DIN 2353
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
Сталь
Защита поверхности
Гальваническое покрытие

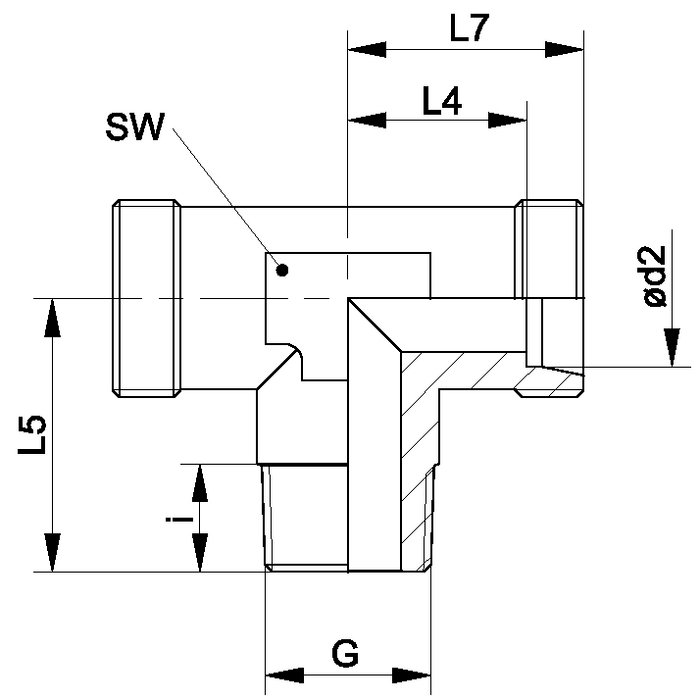

| Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
G | i mm |
L4 mm |
L5 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|
| XTN 04 LL | LL | PN 100 | 4 | 1/8" -27 NPT | 8 | 11.0 | 17 | 15 | 9 |
| XTN 05 LL | LL | PN 100 | 5 | 1/8" -27 NPT | 8 | 9.5 | 17 | 15 | 9 |
| XTN 06 LL | LL | PN 100 | 6 | 1/8" -27 NPT | 8 | 9.5 | 17 | 15 | 9 |
| XTN 08 LL | LL | PN 100 | 8 | 1/8" -27 NPT | 8 | 11.5 | 20 | 17 | 12 |
| XTN NW 04 HL | L | PN 315 | 6 | 1/8" -27 NPT | 8 | 12.0 | 20 | 19 | 12 |
| XTN NW 04 HL 1/4 | L | PN 315 | 6 | 1/4" -18 NPT | 12 | 12.0 | 25 | 19 | 12 |
| XTN NW 06 HL | L | PN 315 | 8 | 1/4" -18 NPT | 12 | 14.0 | 26 | 21 | 12 |
| XTN NW 08 HL | L | PN 315 | 10 | 1/4" -18 NPT | 12 | 15.0 | 27 | 22 | 14 |
| XTN NW 10 HL | L | PN 315 | 12 | 3/8" -18 NPT | 12 | 17.0 | 28 | 24 | 17 |
| XTN NW 13 HL | L | PN 315 | 15 | 1/2" -14 NPT | 14 | 21.0 | 34 | 26 | 19 |
| XTN NW 16 HL | L | PN 315 | 18 | 1/2" -14 NPT | 14 | 23.5 | 36 | 31 | 24 |
| XTN NW 20 HL | L | PN 160 | 22 | 3/4" -14 NPT | 16 | 27.5 | 42 | 35 | 27 |
| XTN NW 25 HL | L | PN 160 | 28 | 1" -11.5 NPT | 18 | 30.5 | 48 | 38 | 36 |
| XTN NW 32 HL | L | PN 160 | 35 | 1.1/4" -11.5 NPT | 20 | 34.5 | 54 | 45 | 41 |
| XTN NW 40 HL | L | PN 160 | 42 | 1.1/2" -11.5 NPT | 22 | 40.0 | 61 | 51 | 50 |
| XTN NW 03 HS | S | PN 630 | 6 | 1/4" -18 NPT | 12 | 16.0 | 26 | 23 | 12 |
| XTN NW 04 HS | S | PN 630 | 8 | 1/4" -18 NPT | 12 | 17.0 | 27 | 24 | 14 |
| XTN NW 06 HS | S | PN 630 | 10 | 3/8" -18 NPT | 12 | 17.5 | 28 | 35 | 17 |
| XTN NW 08 HS | S | PN 630 | 12 | 3/8" -18 NPT | 12 | 21.5 | 31 | 30 | 17 |
| XTN NW 10 HS | S | PN 630 | 14 | 1/2" -14 NPT | 14 | 22.0 | 32 | 30 | 19 |
| XTN NW 13 HS | S | PN 400 | 16 | 1/2" -14 NPT | 14 | 24.5 | 32 | 33 | 24 |
| XTN NW 16 HS | S | PN 400 | 20 | 3/4" -14 NPT | 16 | 26.5 | 42 | 37 | 27 |
| XTN NW 20 HS | S | PN 400 | 25 | 1" -11.5 NPT | 18 | 30.0 | 48 | 42 | 36 |
| XTN NW 25 HS | S | PN 400 | 30 | 1.1/4" -11.5 NPT | 20 | 35.5 | 54 | 49 | 41 |
| XTN NW 32 HS | S | PN 315 | 38 | 1.1/2" -11.5 NPT | 22 | 41.0 | 61 | 57 | 50 |
