Соединение 1
Наружная резьба BSPT, коническая
Форма уплотнения 1
Резьбовое уплотнение
Соединение 2 + 3
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2 + 3
Внутренний конус 24°
Модель

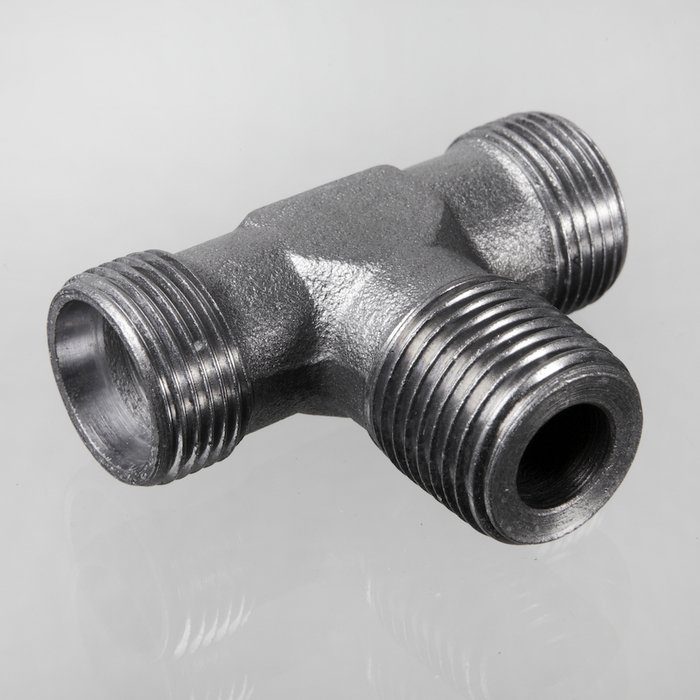

Ввертное резьбовое соединение
Конструкция
T-образная форма
_____
DIN 3906
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
нержавеющая сталь

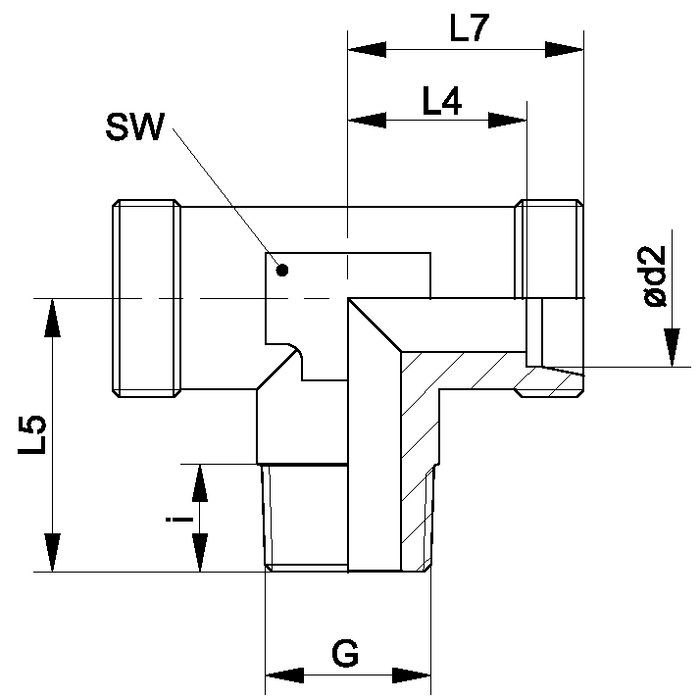

| Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
G | i mm |
L4 mm |
L5 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|
| XTR 04 LL VA | LL | PN 100 | 4 | R 1/8" K | 8 | 11.0 | 17 | 15 | 9 |
| XTR 06 LL VA | LL | PN 100 | 6 | R 1/8" K | 8 | 9.5 | 17 | 15 | 9 |
| XTR 08 LL VA | LL | PN 100 | 8 | R 1/8" K | 8 | 11.5 | 20 | 17 | 12 |
| XTR NW 04 HL VA | L | PN 315 | 6 | R 1/8" K | 8 | 12.0 | 20 | 19 | 12 |
| XTR NW 04 HL 1/4 VA | L | PN 315 | 6 | R 1/4" K | 12 | 14.0 | 26 | 21 | 12 |
| XTR NW 06 HL VA | L | PN 315 | 8 | R 1/4" K | 12 | 14.0 | 26 | 21 | 12 |
| XTR NW 06 HL 3/8 VA | L | PN 315 | 8 | R 3/8" K | 12 | 15.0 | 28 | 22 | 14 |
| XTR NW 08 HL VA | L | PN 315 | 10 | R 1/4" K | 12 | 15.0 | 27 | 22 | 14 |
| XTR NW 08 HL 3/8 VA | L | PN 315 | 10 | R 3/8" K | 12 | 15.0 | 27 | 22 | 17 |
| XTR NW 08 HL 1/2 VA | L | PN 315 | 10 | R 1/2" K | 14 | 21.0 | 33 | 29 | 17 |
| XTR NW 10 HL 1/4 VA | L | PN 315 | 12 | R 1/4" K | 12 | 17.0 | 28 | 24 | 17 |
| XTR NW 10 HL VA | L | PN 315 | 12 | R 3/8" K | 12 | 17.0 | 28 | 24 | 17 |
| XTR NW 10 HL 1/2 VA | L | PN 315 | 12 | R 1/2" K | 14 | 20.5 | 34 | 29 | 17 |
| XTR NW 13 HL VA | L | PN 315 | 15 | R 1/2" K | 14 | 21.0 | 34 | 28 | 19 |
| XTR NW 16 HL VA | L | PN 315 | 18 | R 1/2" K | 14 | 23.5 | 34 | 31 | 24 |
| XTR NW 03 HS VA | S | PN 400 | 6 | R 1/4" K | 12 | 16.0 | 26 | 23 | 12 |
| XTR NW 04 HS VA | S | PN 400 | 8 | R 1/4" K | 12 | 17.0 | 26 | 24 | 14 |
| XTR NW 06 HS VA | S | PN 400 | 10 | R 3/8" K | 12 | 17.5 | 27 | 25 | 17 |
| XTR NW 08 HS VA | S | PN 400 | 12 | R 3/8" K | 12 | 21.5 | 28 | 29 | 19 |
| XTR NW 08 HS 1/2 VA | S | PN 400 | 12 | R 1/2" K | 14 | 21.5 | 34 | 29 | 19 |
| XTR NW 10 HS VA | S | PN 400 | 14 | R 1/2" K | 14 | 22.0 | 32 | 30 | 19 |
| XTR NW 13 HS VA | S | PN 400 | 16 | R 1/2" K | 14 | 24.5 | 32 | 33 | 24 |
