Электротехническая передвижная лаборатория ЭТЛ-35К

Электротехническая лаборатория ЭТЛ-35К - мобильная лаборатория производства компании "Молния". Доступная цена, высокое качество!

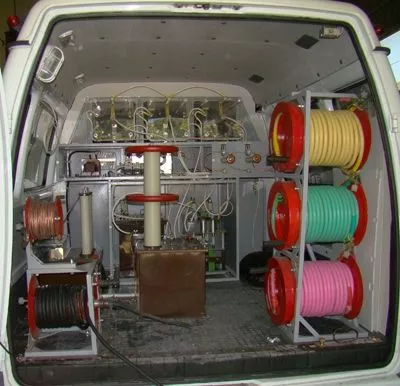

Лаборатория электротехническая передвижная комбинированная ЭТЛ-35К (в дальней-шем – " ЭТЛ-35К ") смонтирована в фургоне автомобиля и предназначена для:

• испытания изоляции высоковольтных изоляторов, электрических кабелей и др. устройств и приспособлений повышенным выпрямленным (до 60 кВ) и переменным (до 100 кВ) напряжением промышленной частоты;
• измерения тангенса угла диэлектрических потерь и емкости при напряжении до 10 кВ;
• низковольтных измерений;
• прожига и дожига дефектной изоляции кабелей;
• определения расстояния до места повреждения высоковольтных кабелей на низком напряжении и импульсным безпрожиговым методом на высоком напряжении;
• определения трассы кабельных линий напряжением 6-10 кВ;
• топографического определения мест повреждения кабельных линий индукционным и акустическим методами.

Аппаратура и устройства ЭТЛ-35К рассчитаны на эксплуатацию в районах с умеренным климатом. Условия эксплуатации:

• диапазон температур окружающего воздуха, оС - от минус 20 до +40;
• относительная влажность воздуха при температуре 25 С - до 80 %;

Питание ЭТЛ-35К производится от промышленной однофазной сети 220В, 50 Гц.

Допускается питание ЭТЛ-35К от автономного генератора электроснабжения соответствующей мощности.

Обслуживание лаборатории производится бригадой из двух операторов, имеющих допуск на проведение работ в цепях с напряжением свыше 1000 В.

Технические данные передвижной электротехнической лаборатории ЭТЛ-35К

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭТЛ-35К

• Питание – однофазная сеть переменного тока частотой 50±2 Гц, напряжением-220±20В
• Потребляемый ток, не более, А, - 80
• Приведенная к максимальному значению погрешность измерения выходного напряжения и тока, %, не более - 3
• Длина сетевого присоединительного 2-х жильного кабеля на барабане - 30 м, сечение - 7.5 мм2, тип кабеля – ПРРП
• Длина провода рабочего заземления на барабане - 30 м, сечение -5 мм2 , тип - ПМЛ
• Длина провода защитного заземления на барабане - 30 м, сечение -10 мм2 , тип - ПМЛ
• Длина высоковольтного коаксиального кабеля ПВВЭВ на 3-х барабанах – по 30м, сечение – 5 мм2
• Длина высоковольтного провода ПВВ-1 для испытания переменным напряжением - 30 м
• Занимаемая площадь в плане, м - 2,3х3,7
• Масса оборудования, кг, не более- 500
• Обслуживающий персонал- 2 оператора (не менее)

УСТРОЙСТВО ВЫСОКОВОЛЬТНЫХ ИСПЫТАНИЙ УВИ

• Наибольшее выпрямленное напряжение в продолжительном режиме, кВ, - 60
• Наибольший рабочий ток при выпрямленном напряжении, среднее значение, мА,- 60
• Наибольшее переменное напряжение, действующее значение, кВ, -50(100)
• Наибольший рабочий ток при высоком переменном напряжении 50 кВ, действующее значение, мА,- 300

Габаритные размеры и масса составных частей УВИ приведены в табл. 1.

В УВИ обеспечивается измерение токов утечки под высоким потенциалом измерителем ИТВ-140Р

Основные технические данные ИТВ-140Р:

Рабочий диапазон измеряемых токов:

• постоянного тока - 10-3000 мкА;
• переменного тока частотой 50-60 Гц - 10-3000 мкА;

Полоса пропускания на переменном токе - 0-1000 Гц

Входное сопротивление высокопотенциального блока не более - 200 Ом

Основная приведенная погрешность измерения в рабочем диапазоне измеряемых токов:

• на постоянном токе не более - 0,5%
• на переменном токе не более - 1%

Дополнительная погрешность измерения от изменения температуры окружающего воздуха относительно нормальной не превышает 3% основной погрешности на 1 C.

Питание БВ и МИ производится от встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 1,8 А∙ч.

Напряжение питания– 5В, продолжительность непрерывной работы без подзарядки – не менее 16 ч.

Габаритные размеры /масса:

• ИТВ-140Р-БВ - диаметр 170х100 мм / 0,5 кг;
• ИТВ-140Р-МИ - 95х190х40мм / 0,5 кг.

Таблица 1

Наименование	Габариты, мм	Масса, кг	Примечание
1. Блок высоковольтных испытаний БВИ-60/50-М5	400х400х750	60
2. Трансформатор вольтодобавочный ТВ-3 с короткозамыкателем высоковольтным КЗМК-100	500х600х1000	90
3. Конденсатор фильтрующий КФ-60 (20нФ; 70кВ)	Æ 110; H=450	8

БЛОК ПРОЖИГА БПР-20/9

• Максимальное выходное напряжение в режиме холостого хода, кВ, - 20
• Минимальное выходное напряжение в режиме холостого хода, кВ, - 1,2
• Количество ступеней прожига - 6
• Максимальный ток блока прожига в режиме короткого замыкания, А, - 10
• Максимальное напряжение дожига в режиме холостого хода, В, - 600
• Максимальный ток дожига в режиме короткого замыкания, А, - 20
• Потребляемая мощность блока прожига, кВА, не более, - 18
• Мощность, отдаваемая в нагрузку в согласованном режиме, кВА, не менее, - 8,5
• Режим работы блока прожига - длительный
• Габаритные размеры, мм, - 430х620х500
• Масса, кг, не более,- 90

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 6-05

• Емкость накопителя, мкФ: - 13,5
• Максимальное выходное напряжение, кВ,- 20
• Максимальная энергия импульса разряда, Дж, -2200

Режимы работы:

• ручной;
• автоматический с частотой следования импульсов разряда 0,4 Гц

Габаритные размеры, мм, - 440х580х550

Масса, кг, не более - 60

ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ ГЗЧ-2500

• Выходная мощность в согласованном режиме, Вт,- 2500
• Максимальное выходное напряжение холостого хода, В, - 300
• Максимальный выходной ток, А -50
• Частота генерации, Гц, -1024/2048
• Частота. модуляции, Гц, - 1,5-3
• Количество ступеней согласования с нагрузкой - 12
• Диапазон сопротивления нагрузки, Ом, - 0,5- 150
• Питание – однофазная сеть переменного тока - 220±22В, 50±2 Гц
• Потребляемая мощность, не более,-3000
• Габаритные размеры, мм,- 320х360х200
• Масса, кг, - 15

ПРИЕМНИК «ПОИСК-2006»

• Методы поиска повреждения – электроакустический импульсный и индукционный
• Индикация – осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая (по звуку в головных телефонах)
• Наибольшая глубина залегания кабеля при определении его трассы, м,- 10
• Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более , - ±0,05

Наибольшая глубина залегания кабеля при поиске повреждений:

• электроакустическим методом, м - 4;
• • индукционным методом (режим «петли») - 2.

Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:

• электроакустическим методом -±0,25;
• индукционным методом (режим «петли»)- ±1.

Габаритные размеры и масса приведены в табл. 2

Таблица 2

Наименование	Габаритные размеры, мм	Масса, кг
1. Приемник ПОИСК-2006	290х112х130	0,5
2. Датчик акустический грунтовой ДАГ-5	88х65х50	0,35
3. Датчик акустический кабельный П805-ДА2	120х55х22	0,1
4. Рамка индукционная накладная РН-2	55 х35х10	0,2
5. Датчик индукционный П805-ДИ2	195х55х33	0,3
6. Ручка- держатель датчиков	Æ25х720 (в работе) 30х60х360 (при транспортировании)	0,2
7. Телефоны головные (сопротивление 64 Ом)	220х180х80	0,1
8. Зарядное устройство	60х50х50	0,5

Приемник с принадлежностями переносится и эксплуатируется в двух укладочных сумках. Общий вес приемника в комплекте – не более 2 кг.

ИЗМЕРИТЕЛЬ ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ ИДП-10

ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжении переменного тока частотой 50 Гц до 10кВ в пределах, обеспечиваемых мостом СА-7100-2.

В ИДП-10 обеспечивается измерение переменного напряжения питания на пределе 10 кВ с относительной приведенной погрешностью не более 3%.

СОСТАВ

Состав и комплектность приведены в табл. 3

Таблица 3

№	Наименование	Кол.	Примечание
1	Стойка управления в комплекте: · переключатель высоковольтный выбора режимов – 3; · переключатель высоковольтный рода работ "1- ПРОЖИГ – 2-ЗАРЯД ГАУВ" - 1; · автотрансформатор регулировочный (РНО) TDGC2-10 - 1 · короткозамыкатель трехфазный с электроприводом - 1.	1
2	Блок управления электролабораторией	1
3	Блок низковольтных измерений БНИ с комплектом проводов для подключения.	1
4	Рефлектометр Рейс-105	1
5	Генератор звуковой частоты ГЗЧ-2500	1
6	Приемник «ПОИСК-2006»	1
7	Устройство высоковольтных испытаний УВИ в составе: блок высоковольтных испытаний БВИ-60/50-М5 - 1 трансформатор высоковольтный ТВ-3 с короткозамыкателем высоковольтным КЗМК-100 - 1; конденсатор высоковольтный фильтрующий - 1; измеритель тока высокопотенциальный ИТВ-140Р - 1.	1
8	Измеритель диэлектрических потерь ИДП-10 в составе: мост СА-7100-2; трансформатор высоковольтный; переключатель вида измерений; короткозамыкатель КЗМК-10;	1
9	Блок прожига БПР-20/9	1
10	Генератор акустики ГАУВ-6-05	1
11	Сирена	1
12	Светильник сигнальный красный	1
13	Блок трех барабанов с проводами защитного заземления, рабочего заземления и сетевым кабелем	1	Длина - по 30м;
14	Удлинитель сетевой 4-хпроводный для подключения к 3-х фазной сети	1	Бухта -25 м
15	Блок трех барабанов с высоковольтными коаксиальными кабелями для испытания и прожига изоляции	1	Длина - по 30 м
16	Провод высоковольтный для испытания переменным высоким напряжением	1	Бухта -30 м
17	Стойки изоляционные переносные	4
1 18	Изолятор проходной трубчатый	1
19	Комплект ограждений в составе: - штыри изоляционные – 2; шнур изоляционный – 20м.	1
20	Лаборатория электротехническая передвижная комбинированная ЭТЛ-35К. Паспорт. ЭТЛ-35К /146.00.00.00ПС	1
21	Лаборатория электротехническая передвижная комбинированная ЭТЛ-35К.  Руководство по эксплуатации. ЭТЛ-35К /146.00.00.00РЭ	1
22	Приемник «ПОИСК-2006». Руководство по эксплуатации. ПО-06-1.00.00.00РЭ	1
23	Генератор звуковой частоты ГЗЧ-2500. Руководство по эксплуатации.	1
24	Измерители постоянного и переменного тока высокопотенци- альные серии ИТВ-140Р. Руководство по эксплуатации ИТВ-140Р.00.00.00 РЭ	1

Узнать подробнее о покупке электротехнической лаборатории, а также заказать высокоточное измерительное оборудование и другие устройства производства ПКФ «Молния» можно по телефонам, указанным на нашем сайте.
