Модуль контроля перемещения (МКП) типа ИДП.01 предназначен для бесконтактного измерения и контроля относительного перемещения вращающихся и невращающихся частей оборудования (агрегатов, машин, механизмов).
МКП ИДП.01 используется как автономный модуль для измерения, сигнализации и защиты машин и механизмов от превышения контролируемых параметров аварийных уровней так и в составе контрольно-измерительной системы «ПУЛЬС 1.02», автоматизированной системы управления технологическим процессом (АСУТП) или других автоматизированных системах.
Состав модуля контроля перемещения
ИДП.01

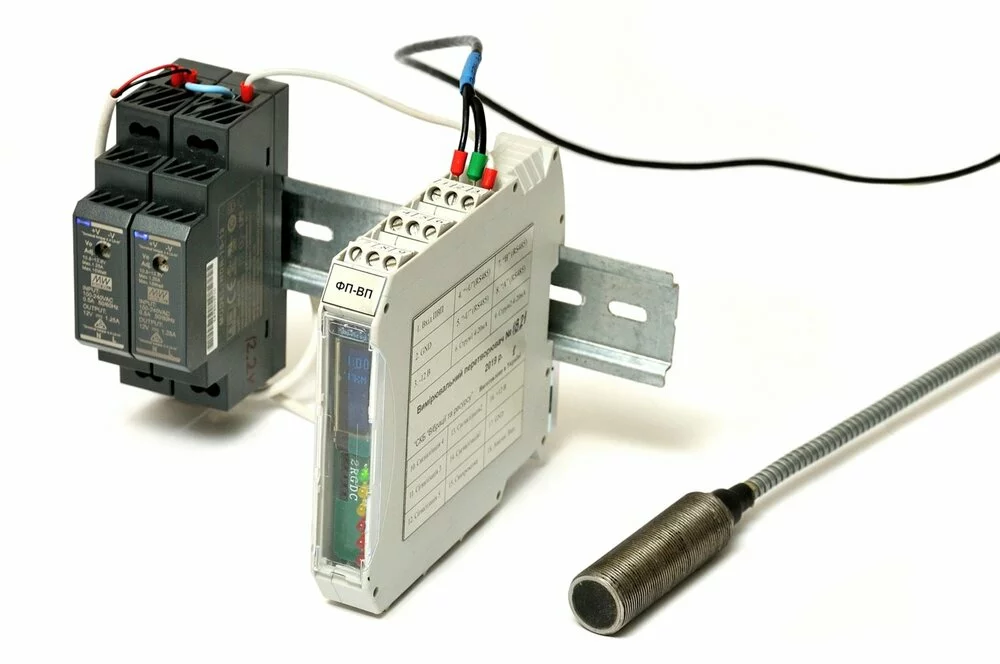

Модуль контроля перемещения ИДП.01 состоит
из:
- бесконтактного однокомпонентного вихретокового первичного
измерительного преобразователя (далее - ПИП) типа ИП-ИП;
- измерительного преобразователя (далее - ИП) типа ФП-П.
МКП ИДП.01 обеспечивает:
- непрерывное измерение текущих значений относительного перемещения
вращающихся и невращающихся частей оборудования;
- контроль и сигнализацию: о превышении относительного перемещения
аварийных уровней (4 уровня);
- передача измеренного значения относительного перемещения через
последовательный порт (RS-485) на внешние устройства
регистрации и визуализации;
- сигнализацию о неисправности ПИП, наличие короткого
замыкания или обрыва линии связи между ПИП и ИП;
- выдачу информации об аварийных событиях и неисправность через
последовательный порт (RS-485) на внешние
устройства регистрации и визуализации;
- формирование дискретных сигналов с событиями достижения
относительного перемещения аварийных уровней во внешние
системы сигнализации;
- формирование аналогового унифицированного сигнала постоянного
тока от 4 мА до 20 мА, пропорционального относительному
перемещению;
- автоматическую компенсацию влияния температуры окружающей среды
(термокомпенсация) на измеренное значение относительного
перемещения;
- автоматическую проверку исправности функционирования.
|
Диапазон измерения относительного перемещения, мкм |
20 – 4000 1) |
|
Диапазон установки уровней срабатывания сигнализации, мкм |
20 – 4000 1) |
|
Пределы допускаемой приведенной погрешности измерений относительного перемещения,% |
±5 |
|
Технологический зазор 1) ST между торцом ПИП и контролирующей поверхностью, мм |
1,0 |
|
Учредительный зазор 2) Sу по показаниям на ЖК индикации, мм |
2,0±0,25 |
|
Время обновления информации на жидкокристаллической индикации, не более, с |
0,5 |
|
Сопротивление нагрузки для выходного сигнала от 4 мА до 20 мА, не более, Ом |
500 |
|
Количество дискретных (логических) выходов |
5 |
|
Дискретность установки уровней срабатывания сигнализации, мм |
0,01 |
|
Выходные дискретные сигналы модуля: |
открытый коллектор |
|
Типы цифровых интерфейсов связи |
RS485 |
|
Степень защиты: |
|
|
Габариты: |
|
|
Масса: |
|
1) Диапазон измерения с нормированными
метрологическими характеристиками. Фактический
диапазон измерения от 10 мкм до 5 мм.
2) Учредительный зазор между торцом ПИП и
контролирующей поверхностью S0 =
ST + Sу
Условия эксплуатации ПИП ИП-ИП:
- температура окружающей среды (воздуха, паров воды, масла) от
минус 30 °С до 100 °С (кратковременно до 120 °С);
- напряженность электромагнитного поля до 400 А/м;
- относительная влажность воздуха до 98% при температуре 35 °С,
допускается конденсат влаги на поверхности первичного
измерительного преобразователя;
- атмосферное давление от 84 кПа до 106,7 кПа.
Условия эксплуатации ИП ФП-П:
- температура окружающей среды (воздуха) от 5 °С до 60 °С;
- напряженность электромагнитного поля до 100 А/м;
- относительная влажность воздуха до 80% при температуре 25 °С,
конденсат влаги не допускается;
- атмосферное давление от 84 кПа до 106,7 кПа.
Срок службы ГКП ИДП.01 10 лет с момента поставки Заказчику.
Гарантийный срок эксплуатации МКП ИДП.01 24 месяцев с момента ввода
в эксплуатацию.
Гарантийный срок хранения МКП ИДП.01 36 месяца с момента
приобретения.
