Модуль контроля вибрации типа ИДВС.01 предназначено для контактного измерения параметров вибрации (виброскорости, виброперемещения, виброускорения) невращающихся частей оборудования, агрегатов и машин.
МКВ ИДВС.01 может быть использован как автономный модуль или в составе контрольно-измерительной системы «ПУЛЬС 1.02», автоматизированной системы управления технологическим процессом (АСУТП) или других автоматизированных системах.
Состав модуля для контроля вибрации подшипников
ИДВС.01

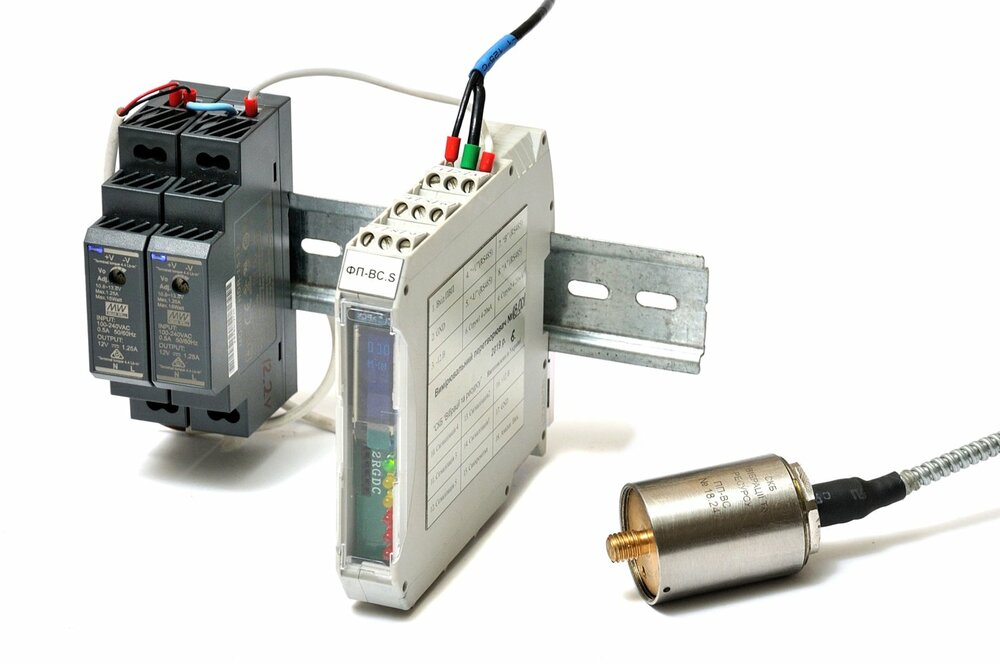

Модуль контроля вибрации подшипников ИДВС.01
состоит из:
- контактного однокомпонентного вихретокового первичного
измерительного преобразователя типа ПП-ИС;
- измерительного преобразователя типа ФП-ИС.
МКВ ИДВС.01 обеспечивает:
- непрерывное измерение параметров вибрации (СКЗ виброскорости, или
амплитуды виброускорения, или размаха виброперемещения)
невращающихся частей оборудования;
- контроль и сигнализацию: о превышении параметра вибрациии (СКЗ
виброскорости, или амплитуды виброускорения, или размаха
виброперемещения) аварийных уровней (3 уровня), о
прыжке вибрации; о превышении уровня низкочастотной (НЧ)
вибрации;
- передача измеренного значения параметра вибрации, а также его
амплитуд и фаз гармонических составляющих через
последовательный порт (RS-485) на внешние устройства регистрации
и визуализации;
- сигнализацию о неисправности первичного измерительного
преобразователя (далее - ПИП), наличие короткого замыкания или
обрыва линии связи между ПИП и измерительным
преобразователем (далее - ИП);
- выдачу информации об аварийных событиях и неисправность через
последовательный порт (RS-485) на внешние устройства
регистрации и визуализации;
- формирование дискретных сигналов с событиями скачка вибрации,
превышение уровня НЧ вибрации и достижения параметра вибрации
аварийных уровней во внешние системы сигнализации;
- формирование аналогового унифицированного сигнала постоянного
тока от 4 мА до 20 мА, пропорционального параметра вибрации
(СКЗ виброскорости, или амплитуды виброускорения, или размаха
виброперемещения);
- автоматическую компенсацию влияния температуры окружающей среды
(термокомпенсация) на измеренное значение параметра вибрации;
- автоматическую проверку исправности функционирования.
|
Диапазон измерения СКЗ значения виброскорости, мм/с |
0,5-50 1) |
|
Диапазон измерения размаха относительного виброперемещения, мкм |
10 1)– 1000 1) |
|
Диапазон измерения амплитуды виброускорения, м/с2 |
1 1)– 200 1) |
|
Диапазон частот измерения параметров вибрациии, ГЦ |
5 – 1000 2) |
|
Базовая частота измерения, ГЦ |
80 3) |
|
Максимальная допустимая основная относительная погрешность
измерений на базовой частоте: |
|
|
Неравномерность амплитудно-частотной характеристики (АЧХ), не больше, % |
±5 |
|
Относительный коэффициент поперечного преобразования, не больше,% |
4 |
|
Диапазон измерения фазы сигнала параметра вибрации, градусы |
0-360 4) |
|
Максимальная погрешность измерения фазы сигнала параметра вибрации, не больше, градусы |
±3 |
|
Время обновления информации на жидкокристаллической индикации, не более, с |
0,5 |
|
Сопротивление нагрузки для выходного сигнала от 4 мА до 20 мА, не более, Ом |
500 |
|
Диапазон выходного аналогового сигнала по напряжению, В |
5 |
|
Выходные дискретные сигналы модуля: |
открытый коллектор |
|
Типы цифровых интерфейсов связи |
RS485 |
|
Степень защиты: |
|
|
Габариты: |
|
|
Масса: |
|
1) По требованию Заказчика возможно
изготовление МКВ с другими диапазонами.
2) Частотный диапазон измерения с
нормированными метрологичнимы характеристиками.
Фактический диапазон частот измерения относительного
виброперемещения от 2,5 Гц до 1500 Гц.
3) Возможно изготовление с другим значением
базовой частоты по требованию Заказчика.
4) Амплитуды и фазы гармонических
составляющих параметра вибрации измеряются только при
подаче сигнала синхрометки на соответствующий вход
ИП.
Условия эксплуатации ПВП ПП-ИС:
- температура окружающей среды (воздуха, паров воды, масла) от
минус 30 °С до 100 °С (кратковременно до 120 °С);
- напряженность электромагнитного поля до 400 А/м;
- относительная влажность воздуха до 98% при температуре 35 °С,
допускается конденсат влаги на поверхности первичного
измерительного преобразователя;
- атмосферное давление от 84 кПа до 106,7 кПа.
Условия эксплуатации ИП ФП-ВС:
- температура окружающей среды (воздуха) от 5 °С до 60 °С;
- напряженность электромагнитного поля до 100 А/м;
- относительная влажность воздуха до 80% при температуре 25 °С,
конденсат влаги не допускается;
- атмосферное давление от 84 кПа до 106,7 кПа.
Срок службы МКВ ИДВС.01 10 лет с момента поставки Заказчику.
Гарантийный срок эксплуатации МКВ ИДВС.01 24 месяцев с момента
ввода в эксплуатацию.
Гарантийный срок хранения МКВ ИДВС.01 36 месяца с момента
приобретения.
Установка ПИП ПП-ИС для контроля параметров вибрации невращающихся частей оборудования
